前言：柔性接地模块解决了传统传统石墨接地模块在使用过程中易损坏、内部腐蚀严重、土壤蠕变中易造成破碎等问题。并且解决了传统石墨接地模块内部金属由于腐蚀，而断裂问题。
1、石墨柔性模块接地
柔性接地模块全部采用柔性石墨线编织制作而成，不含有任何金属，防腐性能优越；与土壤接触面积大、与土壤浸润性好，降低了与土壤的接触电阻，降阻性能优越；连接的时候采用非金属专用夹具连接，安装方便快捷，无需焊接、切割等工序。柔性接地模块如图1所示。
2、石墨柔性模块接地材料具有特点
1）防腐蚀，寿命长
石墨元素在自然条件下性能稳定，柔性接地模块全部是由石墨线编织而成，不存在金属部件，耐腐蚀性能好，整体使用寿命长。
2）降阻效果好
因其表面结构粗糙，与土壤接触面积大，与土壤一起蠕动变形性好，与土壤浸润性好，降低了与土壤的接触电阻，降阻效果明显。
3）施工简便
重量轻，运输方便。连接时采用专用非金属夹具连接，杜绝了电焊和切割等繁重的施工工序，施工便捷，效率高。
4）环境适应性强
在各类地质（高山、平原、盐碱地、沼泽地等）、气候（高温、高湿、低温、高海拔等）条件下使用都有很好的适应性，提升接地网运行安全性。
5）绿色环保
可避免因金属造成的重金属（Cu、Cr等离子）污染土壤和水源；杜绝金属材料制造过程中SO2等有害气体对环境造成的空气污染及CO2的排放；可减小因降阻材料的长期使用而泄露造成的树脂化合物及重盐等有害物质的溶出，污染土壤和水源，环境效益显著。
3、石墨柔性模块接地材料相关理论依据
石墨是一种天然的非金属导体材料，由于其结构特点，因而具有如下特殊性质：
1）耐高温性：石墨的熔点为3850±50℃，沸点为4250℃，即使经超高温电弧灼烧，重量的损失很小，热膨胀系数也很小。石墨强度随温度提高而加强，在2000℃时，石墨强度提高一倍。
2）导电、导热性：石墨的导电性比一般非金属矿高一百倍。鳞片石墨的导电性能更是优于其他结构石墨，导热性超过钢、铁、铅等金属材料。导热系数随温度升高而降低，甚至在极高的温度下，石墨成绝热体。石墨能够导电是因为石墨中每个碳原子与其他碳原子只形成3个共价键,每个碳原子仍然保留1个自由电子来传输电荷。
3）化学稳定性：石墨的化学性质很稳定，不溶于水、酸、碱和有机溶剂，能耐酸、耐碱和耐有机溶剂的腐蚀。
4）抗热震性：石墨在常温下使用时能经受住温度的剧烈变化而不致破坏，温度突变时，石墨的体积变化不大，不会产生裂纹。。
4、石墨柔性接地材料相关测量数据分析对比

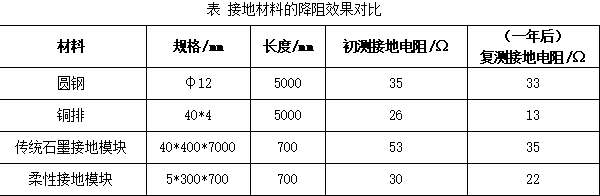

石墨柔性接地材料、铜离子接地极、柔性离子接地极产品进行现场实验对比降阻效果，为了保证实验的准确性，选择在同一块土地，用规格近似和长度相同的材料进行埋设实验，接地电阻测量具体结果表1：
根据以上的试验结果可以知道，石墨基柔性接地体在降阻性能方面具有明显的优势。
5、总结
总而言之，石墨基柔性接地模块材料对比传统接地材料优于性明显，通过进一步的深入研究，石墨基柔性接地材料，可以替代长期以来输电线路所使用的金属类接地材料，解决因金属接地材料腐蚀造成电阻达不到系统安全运行标准，进而形成输电线路接地隐患，节省了因处理该类缺陷所需的停电时间以及维修输电线路所需费用。由于石墨基柔性接地材料耐腐蚀、质地软、使用寿命长，因此运输、铺设等都方便很多，并且节省了很多的人工费、材料费以及二次改造费用可以优化传统电网接地技术，对电网的防雷减灾工作能起到有力的推动作用。可以跟传统接地金属材料和非金属材料直接配合使用组合连接运用，大大降低雷击事故发生的概率以及雷击时的冲击接地电阻和跨步电压，提高了电力系统的可靠性，保障电力系统的安全稳定运行，具有非常显著的经济效益和社会效益。
参考文献：
[1]李过. 冻土区防雷引下线及接地线的柔性连接装置[J]. 电世界, 2018(5):102-102.
[2]高航, 易胜峰, 李柯. 地铁供电系统中柔性接触网常见故障和防范措施解析[J]. 居业, 2019(6):23-23.
