前言：基于能源短缺与可持续发展理念下，建筑行业从传统施工手段转为绿色施工，以适应现代生态社会的建设需求。通过研究建筑外墙节能保温材料及其检测技术，为相关人士提供技术参考，进一步增强建筑外墙的环保性与耐火性，保障居民居住的舒适与安全。
1 建筑外墙节能保温材料的重要性
绿色环保设计理念下，建筑外墙节能保温材料的应用必不可缺。结合工程特征以及建设目标，选择合适的材料拼接制作外墙保温系统，保证室内夏凉冬暖，减少空调等设备的使用次数，实现节能降耗的建设目的。建筑建设的主要目的是营造舒适的室内环境，提升居住舒适性增强居民城市归属感。采用外墙节能保温材料具有良好的热量隔绝效果，可维持室内保持稳定的温度与湿度，打造更加舒适安全的居住环境。
2 建筑外墙节能保温材料类型及其应用
2.1 有机保温材料
2.1.1 挤塑聚苯乙烯泡沫塑料
（1）材料特点
材料质量轻，可有效支撑外墙抹面保护层，抗压以及抗拉强度高，无需拉接件。由于这种材料会受到潮湿环境影响，因此需要根据实际需求确定是否采用这种类型的材料。
（2）实际应用
材料实际施工工序步骤如下：材料准备→基础处理→板材安装→收尾工程。选择与外墙结构设计要求一致的挤塑板，使用专用胶黏剂进行粘贴安装。清理墙面杂物后及时修复缺陷，墙面平整无明显凹凸问题时，在基层覆盖防水材料以防泡沫板受潮。在模塑板背面均匀涂抹胶粘剂，贴至预处理基层上保证板材之间接缝整齐，且边缘处封闭牢固。利用锚固件固定材料，防止后期脱落。
2.1.2 模塑聚苯乙烯泡沫塑料
（1）材料特点
这种类型的保温材料呈微细闭孔蜂窝状结构，整体密度较大且压缩性能高，具有高吸水率与良好的保温性能。即便长期处于高湿度环境下，材料保温性能也不易受到影响，可达到外墙防水技术要求[1]。遇火时，呈现融滴及完全变成空腔状态。此外，模塑聚苯乙烯泡沫塑料耐冻融性与抗压缩蠕变性强，可保障外墙结构的稳固性。
（2）实际应用
材料质量轻促使施工简化，有利于缩短施工周期、节约施工成本。安装材料时仅需涂抹专用粘结剂或胶水，采用固定件固定至基层上，结合抹面处理薄涂一层抹灰材料保护保温层。施工后24h，控制温度高于-5℃，风力低于5级。避免阳光直射墙面，必要时搭设防晒布进行遮挡。施工时如遇雨天，则应停止施工，以免影响材料安装效果。
2.2 无机保温材料
2.2.1 泡沫玻璃保温板
（1）材料特点
泡沫玻璃板是由碎玻璃、发泡剂、改性添加剂等为原料，经粉碎、均匀混合、高温熔化发泡及退火等工序制成的无机保温材料，有着环保、安全、舒适、节约的性质。板面结构由1～2mm的均匀气泡结构组成，可分为两种类型。其一为吸声泡沫玻璃板，开孔气泡大于50%；其二为绝热泡沫玻璃，开孔气泡大于75%。一般情况下，材料制品密度为160～220kg/m3，可根据使用要求进行参数调整。由于保温板导热系数小，且不燃烧耐腐蚀，因此在外墙结构中的应用逐步拓展。从内到外划分泡沫玻璃外墙外保温体系，可分四层：第一层为黏结层；第二层为泡沫玻璃保温层；第三层为抹面层；第四层为饰面层。
（2）实际应用
施工时，需要根据外墙设计要求确定保温层厚度，以充分发挥材料性能。确定保温板材料达到标准后，方可进行安装。使用专用腻子填平墙体后，采用专用粘结剂均匀涂抹在材料背面，根据板块排列图依序粘贴，粘贴时保证基层外墙墙体含水率干燥[2]。将整块保温板切割成形，确定缺口尺寸大于75mm以避免出现水平通缝，严格控制板间缝隙，小于1.5mm防止垂直通缝发生。
2.2.2 蒸压加气混凝土板
（1）材料特点
这种保温材料自重轻且强度高，其属于无机物，即便在高温状态下也不会产生有害气体，整体耐火性能高。例如，10cm厚度的墙体，其耐火极限可达到4h以上。混凝土板隔音与吸音效果良好，墙体隔声量可达到30～50dB。内部气孔呈封闭独立状态，可有效阻隔墙体水分扩散，避免雨水渗漏影响墙体使用寿命。
（2）实际应用
安装面板时，利用U型卡、管卡等固定在外墙结构上，保证板材整体的平整性与稳固性。例如，采用U型卡固定式，根据弹好的墙体位置线进行安装。焊接U型卡与钢梁后，确定卡住板材的实际高度≥20mm。如选择射钉固定处理，则应设置2个U型卡固定板材。安装板材时，在其顶部与砼之间填充聚氨酯材料或者其他柔性材料后，借助木楔固定板材底部与砼。同时，在板材底部与砼之间的间隙内填充适量膨胀砂浆，3～5d后拔出木楔。在木楔洞口与螺栓安装槽口处，及时补入聚合物砂浆。之后在板缝处粘贴100～200mm的网格布，压入5～10mm聚合物水泥砂浆，控制宽度为100～200mm。
2.3 保温装饰板
外墙保温装饰板主要分析水泥纤维板饰面板，这种材料在外墙墙体中的应用广泛，属于不燃A级材料，防水防潮效果佳[3]。
（1）材料特点
材料主要原料分为两种，一种为硅质材料，另外一种为钙质材料。在原料中添加适量植物纤维，通过制浆、抄取、加压、养护四道工序，制备成新型节能保温材料。基于高压生产下，面板强度较高，且不易发生变形问题。
（2）实际应用
安装水泥纤维板饰面板前，先检查工具是否齐全。工具包括射钉枪、手锯、电动圆盘锯、密封膏等。对现场施工环境进行全面检查，包括墙面平整度、温度、湿度等。确保水泥纤维板饰面板表面无损坏等问题，可开始安装作业。通过测量与划线明确板的具体安装位置。在安装区域固定龙骨，将其作为板的支撑结构，涂抹胶水后，增强板材与龙骨之间的粘接力，避免面板松动。将面板放至龙骨上，使用螺丝固定处理后安装即可。注意事项：固定墙板的轻钢龙骨框架必须平整稳固，使其具有高握钉力。安装后，及时处理板材与墙体之间的缝隙，利用密封胶填充提高墙面平整度与美观度。安装结束后，采取质量检测手段检查面板质量。如发现缺陷问题，则应及时返工处理，保障面板使用的可靠性。
3 建筑外墙节能保温材料检测技术探究
3.1 技术应用
3.1.1 耐候性检测技术
以某建筑工程的岩棉保温装饰板外墙外保温系统检测为例，分析具体检测过程。
（1）试样制备
制备试样面积为7.37m2，宽度为3.35m，高度为2.20m。在混凝土墙面上试样，制作外墙外保温系统的主要节能保温材料包括锚固件、黏结砂浆、保温装饰板（1200×600×30）mm。利用黏结砂浆将金属面板保温装饰板粘贴在墙体上，保证有效粘贴面积为70%。粘贴后，采用锚固件固定装饰板。在装饰板上部布设2个锚固件，下部布设2个锚固件。关于板缝密封处理，则选择填缝材料与密封胶完成。制备后，将环境温度调整至15℃～25℃之间，相对湿度调整至55%～75%之间，养护制备好的试样。养护14d后，开始试验。（制备温湿度与试验中的温湿度数据无误，检测技术部分均参考客户资料）
（2）试验过程
①热雨循环。循环时，每次循环时间控制在6h，共进行80次循环。先加热3h，加热1h后将试样表面温度升至70℃。温度为10℃～15℃、相对湿度为15%～20%时，持续维持2h。对试样进行喷水处理，控制水温为15℃～20℃，水量为1～1.5L/m2·min。喷水1h后，静置2h。循环结束后，将试样放在温度15℃～25℃、湿度55%～75%的环境中进行状态调节，调节时间为2d。
②热冷循环。设计试样热冷循环次数为5次，每次循环时间为1d。加热处理时，1h内将试样表面温度升至50℃。温度为45℃～55℃、相对湿度为15%～20%时，持续维持7h。制冷时间控制在16h，先在2h内对试样进行降温，使其表面温度降低至-20℃，之后恒温维持在-20℃±5℃之间，持续14h。
每20次热雨循环、热冷循环结束后，对试样表面进行观察。主要检查表面是否出现开裂、起泡、脱落、裂缝等缺陷。
（2）试验结果
结束试验后，调整7d状态后，再次对试样外观进行检查，测定保温材料的拉伸粘结强度与单点锚固力。检测结果见表1。

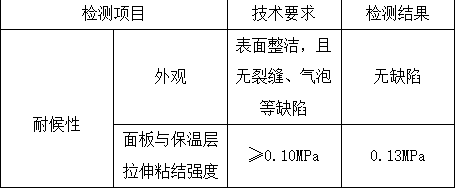

表1 岩棉保温装饰板检测结果
根据数据可见，试样耐候性达到检测标准。
3.1.2 结构性能检测技术
以蒸压加气混凝土板结构性能试验为例，分析建筑节能保温材料的结构性能检测技术。该试验主要采用集中力四分点加载法。
（1）试验准备
试验仪器准备见表2。记录材料变形位移情况时，主要使用电子位移计和自动记录仪，分别安装至板长和板宽中点下方，以及两端支撑与板宽中点。

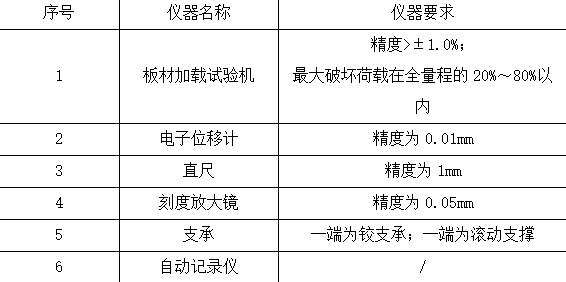

表2 试验仪器
（2）试验过程

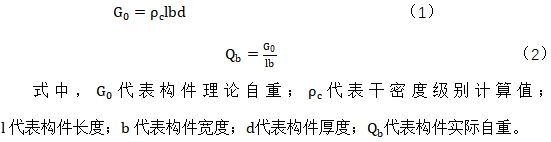

保证待检验构件在试验条件下存放时间大于1d，确定其与试验条件基本一致后进行测量。测量时，先对构件长度、宽度、厚度进行记录，控制各个规格精度为1mm。同时记录构件自重，精度为10N。如无法测量到试验样品的自重，则可按照式（1）计算理论重量，按照式（2）换算重量：
对加载用加压钢板、滚筒、横梁总重量进行测量与记录，精确重量数值至10N。将待检测的构件放于试验机支撑上，随机摆放受力面。搁置稳定后安装电子位移计，并开启自动记录仪，保证设备读数归零。在试验板上放置加压板、滚筒、横梁后，开启试验机进行加载，加载速度在跨径中央的弯曲变形应达到0.05m/s。加载至试验板出现第一条裂缝时暂停加载，读取与记录重要数据：①跨中挠度值；②两端支座位移实测值；③裂缝集中力荷载值。试验板位隔墙板时，即可结束试验。
（3）试验结果
试验测试结果显示，蒸压加气混凝土板结构性能达到技术标准。检验结果见表3。

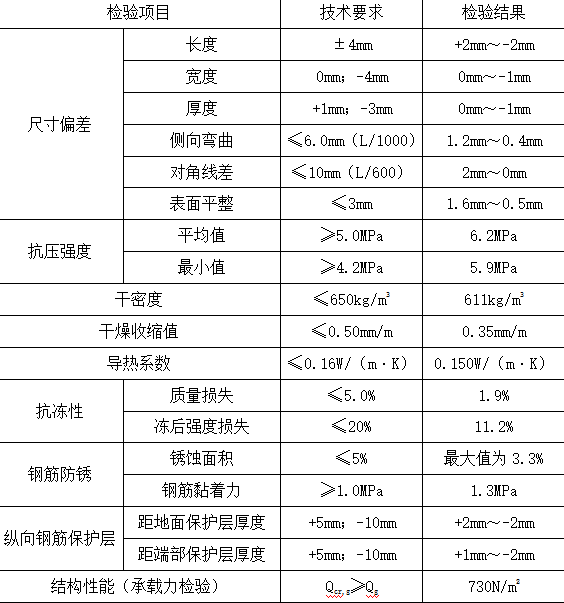

表3 蒸压加气混凝土板结构性能检测结果
备注：Qcr,g代表隔墙板荷载检验值；Qg代表隔墙板初裂荷载实测值。
3.2 提升检测技术质量的具体措施
3.2.1 优化检测设备
建筑外墙节能保温材料检测技术应用中，应不断优化检测设备提升技术检测精度，保证最终检测结果的可参考性，为相关人员提供可靠数据，增强其在外墙结构建设方面的决策能力。积极采用新型节能保温材料检测技术，结合技术特点完善基础设备设施[4]。例如，借助传感器技术实时获取检测信息，针对异常信息进行预警提醒，保证人员在第一时间明确材料性能存在的问题。结合外墙设计要求，确定是否采用该类型的节能保温材料。此外，做好设备校准与维护，保证设备运行正常以免出现数据误差影响人员后续判断。
3.2.2 规范检测标准
由于国内不同区域的外墙节能保温材料技术存在不统一的情况，造成材料性能评估结果呈现不可比现象。因此未来可持续规范检测标准，以提高检测结果的可信度与权威性。建立材料检测评估体系，明确评价标准便于人员进行评估。评价指标包括材料物理性能、热传导性、环境适应性等。基于全面的评价体系，确保材料评估准确可靠。评估期间，应完整记录数据信息与评估结论，透明化公开数据信息，并共享于其他检测机构或者检测人员，以提升评估的公开性与可信度。
规范检测标准期间，还应确定建筑外墙节能保温材料检测技术测试方法，保证测试条件、测试设备、测试过程等一致，针对检测数据进行合理分析与处理，整合数据后利用计算公式和误差分析降低结果偏差，避免数据有误造成人员判断不准确。
3.2.3 完善材料复检制度
根据建筑外墙节能保温材料使用情况，持续完善材料复检制度，基于高质量的技术复检手段保证材料性能检测结果真实可靠。例如，首次检测材料性能时无法判定该材料的检测准确性，可选择同样类型的材料进行随机复检，确定材料使用质量。安排专人复核复检结果，与原有数据进行对比后出示检测报告以供施工单位参考。如复核材料未达到技术应用标准，则需立即开展抽样处理措施，确保全部材料性能达到标准方可投入使用。
4 结束语
本研究通过探讨建筑外墙节能保温材料类型及其检测技术，旨在加强建筑外墙结构建设的安全性、稳定性、环保性，促进建筑行业的可持续发展。研究发现，保温材料均具备高保温性，可防止外部冷空气及热空气进入室内影响室内恒温与湿度。为确保材料使用在墙体结构中的应用性能，采用科学的检测技术有利于获取真实数据，明确墙体结构保温效果、耐候性、防火性等相关性能，从而保障外墙建设质量。未来，仍应不断采用新型节能保温材料及检测技术，加强外墙结构强度及节能保温性，延长建筑使用寿命。
参考文献
[1]胡小群.外墙节能保温材料检测问题探讨[J].房地产世界,2023,(15):166-168.
[2]阳启航.关于建筑外墙节能保温材料及其检测技术[J].中国建筑金属结构,2023,22(07):69-71.
[3]李文乔.建筑外墙节能保温材料及其检测技术[J].江苏建材,2023,(03):37-39.
[4]江垚.建筑外墙节能保温材料及其检测技术[J].砖瓦,2023,(01):51-53+57.
