引言：近年来在家用电冰箱、空调等设备中主要应用单级压缩制冷设备，对氟利昂等制冷剂进行压缩处理、冷凝处理、膨胀处理和蒸发处理，使得制冷剂能够形成液态方面和气态方面的改编，实现吸收与释放热量的作用，达到热量转移的目的，属于良好的制冷措施。但是目前在相关的单级压缩制冷设备运行过程中，经常会发生制冷不良的故障问题，为解决问题，应合理进行故障诊断分析，找准故障点和原因的情况下，更好的防控制冷不良故障。
单级压缩制冷设备的制冷循环系统原理
相关的设备运行过程中，主要通过压缩机输入功W，将制冷剂压缩成为蒸汽，然后进入到冷凝器部件之内，实现外界放热之后，会使得制冷剂形成液体的状态，之后通过膨胀阀进行减压处理，转变成为低压性的液体，进入到蒸发器然后吸收外部热量，制冷剂就会转变成为低压蒸汽[1]。
二、单级压缩制冷设备制冷不良故障诊断
构建故障诊断的网络节点
一般情况下相关设备发生制冷不良故障问题的原因有很多，可能是不正确操作、环境不良所导致，也经常会因为设备存在故障问题出现制冷不良的现象，无论是哪种原因所引发的故障问题，都需要进行听、看、摸、查、分析，明确具体的问题发生位置，然后针对性的解决。为确保诊断分析的准确性，在实践过程中可以构建故障诊断的网络节点，按照出现制冷不良故障问题的“设备不能正常启动”、“压缩机设备启动之后立即停止运行”、“制冷系统正常运转但是冷却效果低”的这几种现象，层层性的分解故障问题，设计故障诊断的网络节点图，在图片中设置不同的节点，沿着几个主要的故障链路进行延伸处理，而图片之内的节点，可以是故障表现，也可以是故障处理方式，并且在故障诊断分析的过程中，到达一个节点之后，如若不是这个节点存在问题，就能够自动化的转入下个环节的拐点，便于进行故障诊断和分析[2]。
（二）合理选用诊断方法
1.基本操作和鉴别
建议在设备故障分析的工作中，如果已经发生了制冷不良的现象，就应该先启动设备，利用基础性的听一听、看一看、摸一摸等方式明确是否正常运转，对压缩机设备的运行状况进行观察，同时还需着重进行风扇部分、水泵部分的运行状态分析，只有保证此类基础性的设备正常运作，才能确保制冷的效果。如图1所示，在启动设备之后如若1的节点位置全部启动，没有出现设备不启动的现象，就可以明确是节点2的电路不畅通的问题，需要进行电路的维修。如若在压缩机启动以后立刻就停止运行，也就是节点13的情况，就要深入性的分析具体的原因，准确判断；在正常开启设备之后，如若制冷系统处于运行的状态，但是冷却的效果很低，也就是节点27的现象，就可能是因为没有合理进行维护、操作导致所产生的热量超出设备的制冷能力，使得使用的人员感受到设备不能正常制冷；如若节点28-32、40-46的被冷却空间出现了密封条件不良、阳光照射现象，或者是没有科学性设置温度，被冷却的物体数量很多，冷却空间之内存在的余热源数量多，冷凝器一侧的温度过高等现象，都可能是操作不合理所出现的假性故障问题，需要先进行设备的测试处理，准确甄别是否存在问题，必要的时候还需开展冷热负荷匹配方面的实验检测工作，这样在合理检测的情况下，可以明确是故障问题还是使用操作不当，便于准确的鉴别，预防出现故障诊断分析失误的现象[3]。

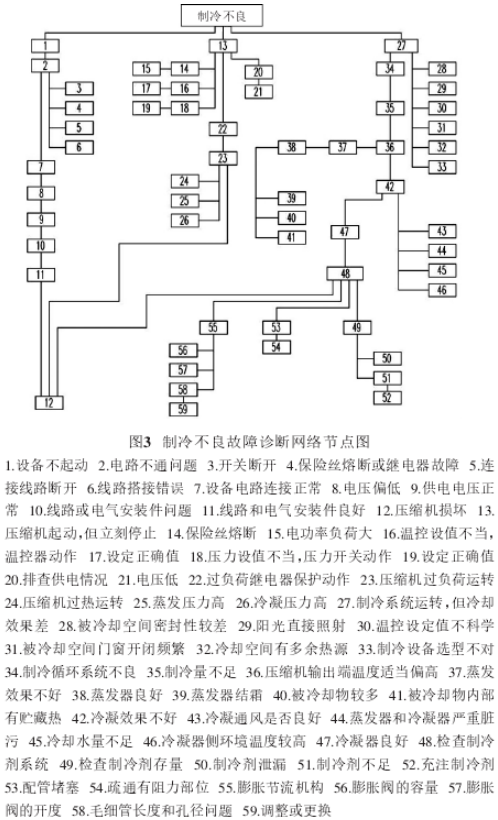

图1.设备故障诊断分析节点
2.设备本身制冷不良
图1已经提出了关于故障问题的发生原因和诊断措施，因此在故障诊断分析期间，不仅需要掌握基本性的操作方式和故障鉴别手段，还应该对系统原理有着一定的掌握，便于诊断和明确是否因为设备本身问题出现故障。具体的设备本身故障诊断分析的过程中，可以先进行节点2的检查分析，然后检查节点3-5方面的控制单元开关情况、保险丝情况、继电器情况、电路板情况等，明确有无故障。对于节点7来讲，主要就是针对电路连接情况进行诊断分析的拐点，可以将分析工作转入到电压检查的这个环节，如果在诊断期间没有发现电压偏低的问题，并且在线路检查、电气构建检查之后，也没有发现问题，那么就要考虑在链路最开始的环节直接定位到发射机的损坏，也就是节点12。 除此之外，在故障定位到第三条诊断链路中的27节点的时候，就需要系统化的研究和分析有无34-37等各个节点的故障问题，然后开展之后的一系列节点的故障定位、故障诊断、故障研究和故障分析等工作，这样才能更好的进行诊断分析。需要注意的是，制冷设备在正常运行的过程中，毛细管上面会有薄霜，之后会渐渐的融化，但是应该明确有薄霜的原因，其一就是由于管路中有水分出现冰堵的现象，其二就是在焊接操作的过程中出现管路堵塞的现象，应根据具体的原因和情况针对性的做出诊断，便于结合诊断结果开展故障维修工作和防控工作，真正意义上促使制冷设备和系统的良好运行。在具体的故障诊断分析工作中必须要按照网络节点图中的内容合理进行研究、调查，保证诊断结果准确性的同时，采用科学化的方式应对故障问题[4]。
结语：
综上所述，单级压缩制冷设备在运行的过程中，出现制冷不良问题的原因很多，如果不能准确、合理的开展诊断分析工作，将会对设备的运行效果造成影响。因此，单级压缩制冷设备实际运行过程中应该重点采用网络节点图的形式进行故障的诊断和分析，掌握系统运行原理、操作经验的同时，更好的诊断分析故障问题。
参考文献：
[1]牛洪兵,鲁春梅.单级压缩制冷设备制冷不良故障诊断[J].机械工程师,2020,14(7):141-142,145.
[2]李紫薇,孙志利,干苗根, 等.回热器对单级蒸气压缩式制冷系统性能的影响[J].冷藏技术,2018,41(2):21-25,29.
[3]杨絮霏,王宝龙,程作, 等.使用多次制冷剂喷射实现(近)等温压缩[J].工程热物理学报,2019,40(12):2705-2711.
[4]罗惠芳.R410A、R32、R290、R134a和R404A在两级压缩制冷循环下的特性对比[J].冷藏技术,2019,42(1):53-56.
