城镇燃气管道是天然气等城市生活用气的重要传输媒介，与人们的日常生活有着紧密联系，这些管道在长期埋于地下或者长期运行使用过程中，或多或少都会出现不同程度的腐蚀，影响管道的正常使用，采取相应的管道防护措施进行管道维护保养是十分有必要的，对于维护城镇管道安全稳定运行具有重要意义。
1.防腐层保护

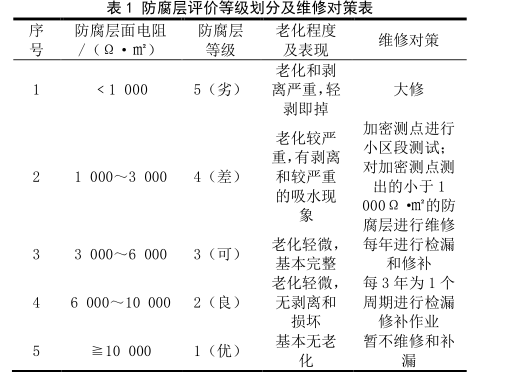

防腐层保护是最常用也是最基础的保护措施，大量的实践表明，采用三层聚乙烯材料构件防腐层，其性价比是最高的，而且该类材料分为不同的强度等级，可以满足各种不同标准的防腐需求，具有很强的实际应用价值。另外，管道的不扣技术应用也实现管道有效防腐的重要措施之一。但是无论采用哪种防腐工艺，都需要先对防腐层质量进行一定测评，以此作为防腐参数依据。具体的防腐层评价等级划分以及对应的防腐维护对策如表1所示：
至于管道防腐层检测的方法选择，目前我国已经具备了多种检测技术能力，比较常见的主要有四种，分别PCM法、ACVG法、DCVG/CIPS法以及音频检漏法。在实际检测过程中，需要根据现场的检测需求，选择其中一种或者多种执行操作，通常多种检测方法共同使用能够有效减少漏检问题的发生，提高检测准确度。
2.阴极保护
阴极保护是一种可以给裸露钢管提供外表层层直接防护的有效措施，能够有效增强管道密封性，从而隔绝外界杂质对于钢管的侵蚀，应用范围也比较广。但是由于我国的城镇燃气管网纵横交错，同时又缺少统一的规划、分期分批的建设、防腐层品质不同等因素的影响，所以想要同时施加强制电流也是不现实的，而牺牲阳极法则没有这方面的限制并且施工方便、无屏蔽、无干扰、电流均匀、同时相比于其它的类似方法，利用率也较高，所以总的来说是十分的适合短距离的城镇燃气管道应用的，相对于老旧的输送管道，新安装的管道，就必须严格按标准来进行防护了。像未有阴极保护的管线要及时追加，选取最小的保护电流密度来进行防护就可以的，的具体参考可以按照下表2中的数据进行。

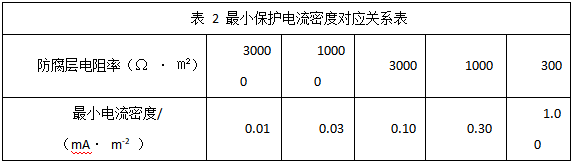

表 2 最小保护电流密度对应关系表
因为牺牲阳极在安装后，仅可以通过检测装置的测量数据来掌握其实际的运行情况。所以，其电缆适合通过测试装置直接就连接到管道上，利用检测器来监控实际的运行情况，当运行异常时，不能疏忽大意应及时开挖检测，特别是老旧的管道，牺牲阳极甚至都已经殆尽了。通常情况下，阳极和管道的间距宜在0.5到3米之间，而如果是成组埋设的阳极那就要在2到3米之间才最合适。同时阴极保护测试装置也要同步安装的，其间隔要在1 km以内，当然如果像有干扰影响的地区在安装时还要适当的进行加密布置。同时经过实验验证安装的长效对比电极，其测量以及保护作用显著，同时因为是紧挨着管道埋设，所以受到的外部环境干扰少，甚至都可以忽略土壤的干扰，这样就可以进一步提高管道保护电位测量的准确性了。
城镇燃气管道因为无法实现同步同断控制，所以为了保护电位测量的准确定不能采用瞬间断电法。可以采用其它的检测方法，如试片断电法、极化探头法等。这两种方法都可以满足城镇天然气管道的实际检测需求，试片断电法的工作原理就是断开试片、管道的连接导线，根据其对应的断电电位，来推算管道的实际保护电位。当测量点附近存在杂散电流时，起测量的结果会有一些误差，所以还可以用极化探头法来进行辅助，该法原理与试片断电法类似，其不同是探头可避免外界电流的干扰，消除压降，使误差减小。其断电测量约在0.5到3.0秒之间完成，高效且免受到杂散电流的影响，所以经过实际的实验对比发现，此法的测量结果比其它方法的测量结果都更准确。
3.杂散电流防护
因为城镇的燃气管道不可能独立于其他的公共工程之上，所以易与临近的高压电线、轨道交通等干扰源相近，这样就极易受到杂散电流的干扰，加剧其腐蚀以及抑制阴极保护的作用。而通常的应对模式就是“以防为主，以排为辅，防排结合，加强监测”，在进行管道的勘测设计时，首先就要对涉及到的管网电路进行详尽的前期测试，尽量避开会产生以及存在杂散电流的强力干扰源，如果实在无法改变路径，则需增加排流设施，提前将绝缘装置设计到位，这样就可以进行杂散电流影响的隔断，削减其影响力度，防止对城镇燃气管网的腐蚀。同时还可以对现有的在役管道进行杂散电流摸底普查，将这些数据及时的汇总以及利用大数据进行分析，根据实际的受干扰情况，按轻重缓急进行分级，对管道进行一定的维护更换，并且本着“先严重后轻缓”的思路来进行。此外还可以建立杂散电流远程监控系统，实时掌控相关的发展趋势。
4.结束语
总而言之，造成城镇燃气管道腐蚀的因素是多种多样的，因此，在实际采取防护措施的时候也要根据实际情况进行准确分析，找到腐蚀问题发生的根源，这样才能哟针对性制定腐蚀防范措施，从而保证天然气管道使用的安全性与稳定性，延长管道使用寿命，节约成本的同时，促进行业的长效健康发展。
参考文献
[1] 郑拓. 城市燃气管道的腐蚀与防护问题分析与解决对策探讨[J]. 中国化工贸易, 2019, 011(020):215.
[2] 张玉星, 邢琳琳, 王一君,等. 城镇燃气钢质管道腐蚀原因与对策研究[J]. 城市燃气, 2019, 000(011):22-25.
[3] 何绪春. 钢质然气管道腐蚀因素及防护对策研究[J]. 化工设计通讯, 2017(5):175-176.
[4] 刘婧. 城镇燃气管道腐蚀与控制探讨[C]// 中国燃气运营与安全研讨会（第九届）暨中国土木工程学会燃气分会2018年学术年会论文集（上）. 2018.
