0引言
装配图是机械装配所依据的重要图样。主要表达装配体零件之间的相对位置、连接关系、工作原理、传动关系、安装尺寸、总体大小、配合性质和装拆顺序等。完整的装配图一般应具有如下内容：一组视图、必要的尺寸、技术要求、零件序号及明细表、标题栏等。其中对于零件序号及明细表又作了具体要求（如图1所示）：
①明细表画在标题栏上方
②零件序号由下向上排列
③备注栏中填写规格代号
1现有零件编码方法利弊分析
目前按我国机械制图国家标准规定制作的装配图，其图形和明细表是在同一张图纸上的（如图1所示）。这样做的优点是便于读图，装配图上所有零件的信息对照明细表一目了然。工程设计人员、工艺设计人员、工人都能很方便地读懂装配图。但是这种便利也带来一些弊端：
①不利于企业的技术保密。随着制造业的国际化、敏捷化，国内国外企业之间的竞争日益激烈，科技情报间谍的存在已是不争的事实，每个企业都有自己的核心技术，保住核心技术就保住了企业的命脉，因此保管好自己的技术资料才能保证在竞争中立于不败之地。
②不利于检索。现在用的绘图软件（如AutoCAD、CAXA等）绘图方便快捷，但一般都没有图表的检索功能。因此，大量的技术数据需要翻阅图纸和相应的技术说明才能取得，工作效率大大降低。
基于以上原因，有的国内企业借鉴国外一些企业的经验，对本企业的零件编号方法做了一些改进。如某起重机生产厂就采用了下述链式代码（树型结构）。
QY25汽车起重机零件代码
QY25―――全液压汽车起重机，最大额定起重量为25T
QY25．01—液压总成
QY25．01．01―――联轴器
QY25．01．01－01―――轴1
QY25．01．01－02―――键
．．．
QY25．01－01―――板
．．．
QY25．02―――底盘总成
QY25．03―――回转总成
QY25．04―――起重臂总成
．．．
此编码上下级结构一目了然，结构简单，易于理解，“．”表示部件或组件，“－”表示最下级零件。但其编码位数不统一，不利于计算机处理，不利于成组，更不利于技术保密。还没有能够真正解决上述两个弊端。所以我们如果利用零件的信息特征代码来对装配图进行编码，则可有效解决上述两个问题。
2编码方法的改进-信息特征式代码
信息特征代码编码方式就是根据零件的各项信息特征来编组、编顺序、编流水号，从而对装配图进行分散式保密式编码。
零件编码可按以下方式编制：
例： B — 00 000 — 01
01―――流水号
000―――组别号
00―――组别顺序号
B―――首字母
说明：
（１）代码首字母由以下方法确定： 编码中的7位数除以23，所得的余数在0~22之间，如表1所示，余数对应的字母即为首字母。
不用字母 I、O、Z作为首字母，避免和阿拉伯数字1、0、2混淆。
（２）组别顺序号是00~99之间的数字。
（３） 组别号是一个三位数，其代表不同的零件类型或使用单位。
（４）流水号是01~99之间的数字。
此编码位数相同，每个码位都有各自的信息特征，公司内职员根据编码可以判断零件的属性，易于计算机成组管理
为了让职员了解零部件更多的信息，防止一线员工对一些对称或相似零件识读出现差错，可为代码增加更多提示信息，甚至以颜色进行区别。

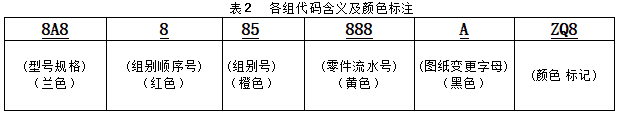

例如：8A8885888AZQ8，各组代码含义及颜色标注见表2。

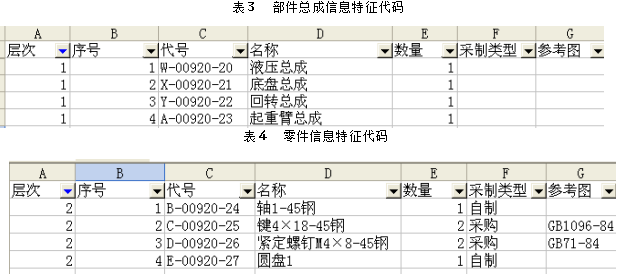

如上述QY25汽车起重机装配图，在图中对零件不做任何可识性标记，取而代之的是信息特征代码，如表3和表4所示，表3中主要列出各部件总成，表4中详细列出各零件的具体信息，这样编制代码既能保密又便于检索。
除上述特征信息代码外还可用混合式代码，此编码可用阿拉伯数字进行编码，没有组别号，无规律可寻，工程技术人员可到公共区域申请新号码，比如：00000000-99999999。
此种编码方式位数规定相同，易于计算机成组管理，根据编码看不出任何信息，保密性好。但是对于工艺人员则要求有较高的编码技术，所以可操作性不理想。
3结语
信息特征代码编码方式虽然不在我国工程图国家标准之列，但它具有编码简单、信息易读、便于成组管理、保密性强等特点，所以外资企业和军工企业中已得到部分应用，随着编码技术的不断完善和发展，它的应用会越来越广泛。
参考文献：中华人民共和国国家标准机械制图，中国标准出版社，2011
作者简介：司丽丽，女，1977年1月生，副教授，研究方向为机械设计与制造。
