随着我国社会经济的全面发展，工业技术的不断进步，人们的生活水平越来越高，对于能源的需求量不断增加，所以油田需要选取更能节省能源的设备进行加工，以此满足人们对于能源的需求量。近年来，油田行业使用了各类的低压配电柜与低压电器，作为油田电力系统重要的设备，选择配套的电器设备，是保证油田系统正常运转的关键。如何选择正确的低压配电柜与低压电器，首先需要对于不同型号的低压配电柜的性能、参数进行分析，目的是满足主要元件对于相关设备的使用要求。以下将对低压配电柜与低压电器的选择进行分析，阐述各型号电器主要元件、低压配电柜、低压电器的特性，在对设备进行选择时，要充分考虑实际生产情况，才满足各个元件的使用要求。
一、 油田低压配电柜的型号概述
现如今电力市场低压配电柜的种类较多，我国目前使用较多低压配电柜的主要是GGD交流低压配电柜、CCK低压配电柜、GCS低压配电柜、MNS低压配电柜等。
（一）、GGD交流低压配电柜
GGD交流低压配电柜具有安全、可靠、经济等优势，是新型的低压配电柜，此种型号配电柜分辨能力高、稳定性高、方案组合便捷、系统性强、防护等级高等特性。GGD交流低压配电柜常被用作油田低压成套开关设备的替代设备。被广泛应用于变电站、发电厂中，对工作环境有所要求，主要应用在交流50Hz、工作电压380V、工作电流3150A等配电环境中。可以被用作动力、照明等设备的电力产品。
（二）、GCK低压配电柜
GCK低压配电柜主要由动力配电部分和电动机控制部分构成，其功能要点主要是高分辨能力、动热稳定性强、结构合理、电气方案组合灵活等，主要用在交流50Hz、工作电压660V、工作电流4000A的电力环境下，主要被用作配电、照明等产品端。
（三）、GCS低压配电柜
GCS低压配电柜由两部联合的设计组设计而成的配电设备，工作环境主要在交流50Hz、工作电压400V、工作电流4000A的配电环境中应用，主要在动力、配电等应用较多，在发电厂、化工、建筑等行业使用较多，使用前要满足计算机接口需求。
（四）、MNS低压配电柜
MNS低压配电柜属于MNSA低压抽出式成套开关设备，此型号配电柜可以满足电力系统的发展需求，在国外低压开关柜设计的基础上进行优化升级，设计出满足需求的新型高级低压配电柜，其主要应用在各个供电场所，在发电厂、变电站广泛应用，用在被在企业、建筑行业等电力系统中。
二、 低压电器的介绍及选择标准

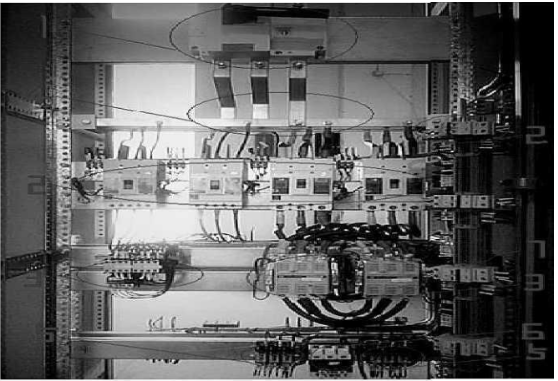

如图一为GGD型配电柜的控制图，图中标记了重要的低压电器，以此探讨低压电器的重要作用及其选择原则。其中配电器件主要包括隔离开关、塑壳空气开关、交流接触器、热继电器、接线端子等。
图一GGD型 配电柜的面板控制示意图
（一）、低压电器选择标准
（1）、低压电器的额定电压要满足所在的回路的标称电压。
（2）、低压电器的额定电流要高于所在回路的计算电流。
（3）、低压电器的额定频率要满足所在回路的频率。
（4）、低压电器要满足实际应用环境的要求。
（5）、低压电器要保证在短路条件下符合动热稳定条件，断开短路电流的电器要保证其断通需求。
（二）、隔离开关
隔离开关的主要作用是将需要检修的电气元件与电网系统进行隔离断电，保证检修工作可以安全进行，其主要功能是承载短路电流，其相关判定标准主要是根据I=P／U来进行计算。
（三）、塑壳断路器
塑壳断路器，又称空气开关，其具有保护自动分断的功能，保证在空气介质中可以实现分断功能，断路器和隔离开关主要的差异在于，断路器是自动脱扣和灭弧的特性，隔离开关仅有灭弧操作。在对断路器进行选择时，需要严格按照原则进行筛选，首先保证电动机在起动瞬间20秒内，其启动峰值电流要达到额定电流的7倍。
（四）、交流接触器
交流接触器的主要有四部分组成，其中包含电磁系统、触头系统、灭弧装置、绝缘外壳等器件，在线圈通电时，静铁芯会在此作用下产生电磁吸力，在电磁吸力的作用下，对动铁芯进行吸合，触头系统与动铁芯有关联，随着动铁芯运动时，会带动其触动片进行运转，这会保证触点闭合后接通电源。在线圈断电后，吸力会陆续消失，动铁芯在自身反作用力下分开，最终将电源切断。其过程主要规则是根据接触器的对象、次数、种类等标准进行筛选。
（五）、热继电器
热继电器的工作原理是通过热元件的电流工作产生热量，在其作用下，不同膨胀系数金属片在此条件下进行反应，进而发生形变，当形变达到一定程度时，产生一定距离，进而推动连杆运转，断开控制电路，使得接触器断电，以此实现电机保护的目的。
在对热继电器进行选择时，首先要保证热继电器的额定电流要高于电动机的额定电流，其次要根据额定电流去匹配热继电器的型号。热继电器的热元件的额定电流要略高于电动机的电流。随着电动机启动电流是电动机电流的6倍、启动时间要低于5s时，热元件的电流调节与电动机额定电流一样，电动机启动时间过久、不能及时停止或拖动冲击负载时，热元件的电流调节是电动机额定电流的1.1-1.5倍。
三、结语
综上所述，随着低压配电柜与低压电器的应用越来越广泛，其在油田行业应用更为多样化，只有将电力设备与实际生产需求相匹配，才能保证油田企业生产顺利开展。本文就油田低压配电柜与低压电器进行了相关情况的分析，在进行选择符合油田使用的电力设备时，要根据具体的型号、性能进行筛选，了解各个配电柜的使用参数，分析其是否符合主要元件的使用要求，阐述其配电柜及其元件的优劣势，同时根据实际生产需要进行筛选，目的是保证符合各个元件的使用要求，保证其技术的适用性，也希望此文对行业相关人员有一定参考作用。
参考文献
[1]王艳然．浅谈油田低压配电柜的选型及低压电器的选择[J]．中国石油和化工标准与质量，2013(02)：76．
[2]谢炜．熔断器与断路器在低压配电系统中应用的比较[J]．电气应用，2013(02)：16—22．
[3]昊斯琦，蔡兰，李益兵．基于Web架构的低压配电柜选型系统设计”机械制造，2010(03)：19—22．
[4]洪桂香．探叙低压配电线路保护电器的结构特点及其安全使用[J]电气工程应用，2015(04)：26—31．
[5]李树庭，陈勇．站房低压配电设计中电缆选型及校验的几个问题[J]．智能建筑电气技术，2013(05)：42—47．
[6]王贵斌, 夏方礼, & 范晓华. 油田低压电器及配电柜的性能分析与匹配. 工程技术:全文版, 00169-00169.
[7]王燕. (2015). 浅谈油田低压配电柜的选型及低压电器的选择. 中国化工贸易, 000(017), 148-148.
[8]齐春红. (2016). 油田低压配电柜的选型与低压电器选择研究. 中小企业管理与科技.
[9]李铿. (2007). 低压配电柜的发展及其对低压电器主要元件的要求. 科技资讯(35), 2.
