带电跨越220kV及以下电力线路施工技术研究

引言：在架设输电线路的过程中，经常会出现跨越高速公路、铁路、江河湖泊或者是池塘等区域，所以会使用到带电跨越施工技术。在开展跨越施工的时候，如果选用停电的方式进行施工作业，会对周边的居民和企业的正常用电造成严重的影响。因此，选择带电跨越施工技术是非常有必要的。

一、带电跨越220kV及以下电力线路施工技术要点分析

（一）导地线设置

在进行跨越220kV及以下电力线路施工项目中，导地线设置非常关键，其具体的施工流程如下：首先要保证整体的施工质量能够完全的满足设计的标准和要求，其中比较重要的两点内容就是要将弧度误差严格的控制在1.6%范围之内，弧度垂直偏差控制在160厘米左右。其次，就是在开展实际施工的过程中，如果能够合理的使用重合闸，那么即便是不需要停电也能够全面的做好线路的架设工作。在跨越工程中，接地线极易造成一定的牵引力。因此，在开展接地线架设的过程中，绝对不能够在跨越工程的一侧开展导地线的安装工作，则是需要在相对的两侧同时开展导地线的安装^[1]。与此同时，必须还要保证两边导地线的松弛度是保持一种的，一定要坚决的杜绝一边松弛一边紧绷的问题出现。另外，在进行跨越220kV及以下电力线路施工的过程中，会受到实际施工条件的限制和影响，最终导致工期紧张情况的出现，这样不仅会提升整体的工作量和施工难度，而且整个工程的投入量也会显著的增大，施工人员需要提前做好准备工作。

（二）架线施工管理

在进行作业施工的时候，施工单位要提升对架线施工流程的严格管理和监督，以便于把施工流程的各项参数进行合理的控制，将规范性和合理性始终的贯穿到每个施工环节中。这样能够有效的规避施工过程中安全事故问题和安全隐患问题的出现，以便于能够提前对各种危险情况进行防范。其次，在进行现场施工的过程中，还要加强对施工人员专业技能和职业素养的培训和教育，在培训的内容上以施工要点和施工专业技术为主，这样才能够确保现场的施工人员能够运用专业化的技术来开展施工操作。同时，还要加强与现场施工人员的交流和沟通，及时的了解施工人员近期的工作情况和家庭情况，多鼓励和表扬施工人员，这样既能够让施工人员有一种企业归属感，又能够提升工作责任心，推动现场施工质量和安全的逐步提升。

（三）建造顶层绝缘网

在开展带电跨越作业施工的时候，顶层绝缘网的设置是最为关键性的内容之一。通过设置顶层绝缘网能够为施工过程的安全性提供最基本的保障，这样施工人员在开展带电作业的过程中，也降低了施工人员出现触电或者是其他安全事故问题的出现，为带电跨越施工工作的有序开展奠定了基础。在设置顶层绝缘网的时候，绝缘网材质的选择是非常重要的，要将尼龙绳或者是迪尼玛绳等绝缘性能比较好的材质作为首选，必要的时候也可以选择利用玻璃防护棒提升整体的绝缘性能。最后，在开展带电跨越施工之前，施工人员需要把局域网安装到承力索上面，这样就能够借助牵引绳移动其位置，使其中心与线路中心重合固定，为后续施工作业的有序开展提供了保障。

二、工程实例及施工方案

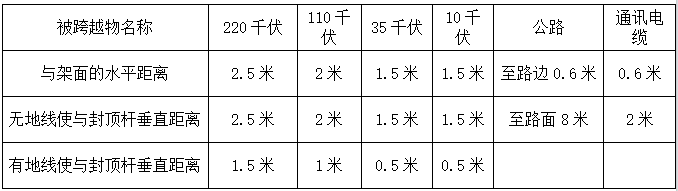

某一电力线路工程全长共计31.458千米，所经过的地形主要以高山居多，整体山势情况非常的险恶，需要跨越220kV共计7处，35kV为1处。因此在开展施工的时候，主要的施工方案为在搭建跨越架的条件下进行带电施工，具体施工技术及注意事项见下表一：施工过程中最小安全距离要与表一种的相关规定相符合。

表一：

三、带电跨越220kV及以下线路作业施工技术措施

（一）搭建跨越架

跨越架是带电施工作业中的必要设备，通常是使用竹子或者是木质材料将脚手架搭建起来。因为在搭建跨越架的过程中会占用很大面积的区域。所以，搭建跨越架主要是应用于那些地形比较宽阔的区域。

比如：在进行带电跨越220kV及以下电力线路作业的过程中，如下图一所示，搭建跨越架比较适应于农村或者是城郊地区，这样在开展带电跨越施工的过程中，能够全面的提升施工速度和施工效率，为整个施工过程提供了极大的便利。但是，即便如此，在搭建跨越架进行带电跨越施工的时候，还需要对搭建周边的地形情况、人文情况等重要的因素进行综合的考虑和分析。如，在地形狭窄的区域不能够进行跨越架的搭建。同时也不能够在人员流动性比较大、人流量比较密集的繁华地段搭建跨越架，这样有可能会对人们的正常生活和车量的有序通行造成影响和阻碍^[2]。除此之外，还需要重点注意的问题就是，由于在搭建跨越架的过程中，需要占用的土地面积会很大，因此对于周边变地形的要求也是非常严格的，首先要确保的就是地形的平整性和宽广性，这样才不会对周边的植物和农田造成损害。跨越架在使用完成之后，要重点关注材料的回收和利用。因为跨越架材料主要是由木质材料和竹质材料构成，在使用的过程中极易出现磨损情况，进而提升了回收和再利用的难度，进而搭建过程中，整体的施工成本就会有所增加。最后，在搭建跨越架的过程中，整体的稳定性也是需要进行考虑的问题，因为如果跨越的稳定性不够，只要是某一部分受力不均匀，则就会对整个跨越架的稳定性和安全性造成严重的影响，最终导致安全事故的发生。

图一：带电跨越7条220kV有电线路

（二）搭建小型铁塔

所谓的小型铁塔主要是指施工人员通过使用钢铁或者是与其比较相似的材料以及相应的绝缘装置搭建的小型铁塔。

比如：在搭建小型铁塔的过程中，施工人员既要对现场的施工条件进行综合的考虑，又要对铁塔的受力情况进行全面的分析，最终确定搭建铁塔的整体结构。这种施工技术有着非常多的施工优势。如，材料兼顾，可以轻松的实现拆装自如。同时，还能够确保铁塔结构的稳定性，即便是在使用完成之后，用于搭建铁塔的建筑材料还能够继续回收利用。其次，铁塔整体的结构在受力方面还是比较均匀且平衡的，这样既为整个施工过程中的安全性提供了最基本的保障，又大大的提升了施工的质量和效率。但是，需要值得注意的事情就是，搭建小型铁塔施工技术也有一定的缺陷和不足，如果在开展施工的过程中，导地线不能够做到畅通或者是与顶层绝缘网进行互相的触碰，都有可能会引发安全问题或者是安全事故的发生。除此之外，如果在铺设绝缘网下部材料的过程中，没有重点考虑铺设密度问题，当施工人员在开展施工的过程中，就非常容易引发踏空问题的出现。因此，在利用小型铁塔跨越架进行施工的时候，需要将以上问题进行不断地优化和完善。

（三）架设索道

施工人员在使用绝缘程度比较高且强度比较大的绳索来沟通线路两侧，这样才能够将其为基础安装防护网，开展带电跨越及以下电力线路施工^[3]。

比如：这里所指的索道实际上就是工程索道，通过采用索道跨越架设施工技术开展施工是一种比较新颖且先进的施工技术，对于施工空间的要求是非常低的，甚至可以忽略不计。但是，唯一不足的就是索道跨越在架设的过程中，需要花费的成本支出是非常高的。当搭建小型铁塔和跨越架两种施工技术都没有办法应用的情况下，才会选择使用架设索道来完成带电跨越220kV及以下电力线路的施工过程。除此之外，在开展220kV跨越线路安装的过程中，将搭建小型铁塔和跨越架进行对比的时候，不难发现，小型铁特的搭建在应用优势上要远远高于搭建跨越架。所以，在一般情况下，小型铁塔施工技术是220kV跨越线路安装过程中比较常用的施工技术。

总结：综上所述，为了能够确保带电跨越施工作业的有序开展，在进行施工的过程中，需要通过搭建小型铁塔、索道和跨越架施工技术开展施工。带电跨越施工过程中，所要面临较多的困难，必须要加强对施工流程的严格管理和监督，尤其是要做好导线接地和顶层绝缘网的设置工作，这样既能够提升带电跨越作业的施工质量，为保障了施工人员的人身安全。
