一、前言
EFDT仪器在保养和故障排查过程中，需要测量仪器通断绝缘情况，来判断仪器通断绝缘情况。根据通断绝缘检查表内容，进一步确认仪器状态。
测试盒的基本原理介绍，分两部分：

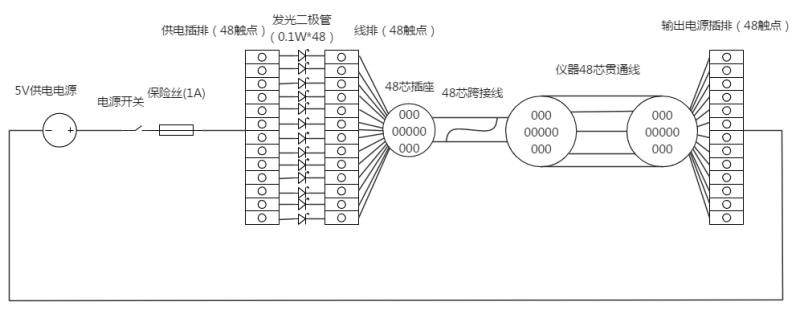

一、盒子通断原理：运用开关电源将220V交流电转换成低压直流电5V，将单根电源线从开关控制电源正极+V电压引出，经过开关，保险丝，均匀分布到48位端子线排上，依次并联测试盒上48个发光二极管，再分布到48芯插座上，通过跨接线连接仪器48芯转接棒，然后进入仪器贯通线，经仪器后端汇集到5V直流电-V。测试盒工作时，观察48个二极管的发光情况来确认线路通断。如原理图1：
图1 原理图

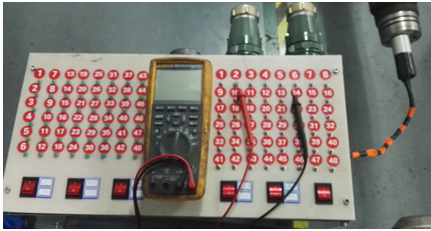

二、盒子绝缘原理：将测试盒面板的48个触点通过电源插头连接到仪器48芯转接棒，通过盒子上48个触点延伸到仪器内的48条线路上，可以在盒子上测量触点的绝缘状况，方便现场操作工程师和车间维保人员测量绝缘阻值。如测量图2：
图2 绝缘测试
二、测试盒的创新特点
1、模块化
仪器的48芯线端子通过跨接线连接到测试盒内，经过测试盒供电模块调压，配电，观察发光二极管是否发光，以此判断48芯各线路通断，并集中显示在面板上。测试盒内部电源模块比较多，线路错综复杂，集中在上下层，节省内部空间。如图3
图3 模块化结构
2、功能分布式

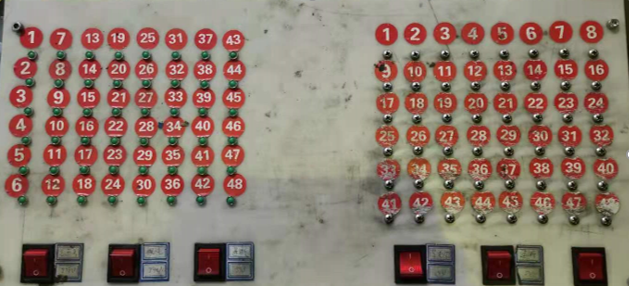

测试盒面板左侧分布48个发光二极管，下面依次220V开关，24V开关，5V开关，220V和5V开关一起控制48个发光二极管的供电。右侧分布48个触点，用于测量仪器48芯转接棒线路间的绝缘阻值，下面依次蓄电池开关(24V)，蓄电池供电发光二极管开关(5V),预留开关。通过此面板测量仪器通断绝缘，提高工作效率。如图4：
图4 分布式面板

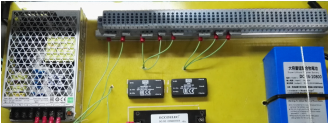

3.变压模块
测试盒第二层分布有电源模块可以输出直流电24V，±12V, ±5V，提供给仪器电路板使用，也可以直接给传感器，电磁阀供电，测试其功能。优点：供电模块由市场上成熟的双路隔离电源DC-DC降压模块组成，功率足，精度高，低纹波和温升，均符合仪器短节对电压的要求。如图5
图5 变压模块

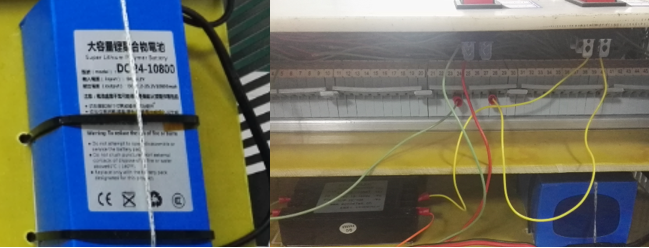

4、备用蓄电池
测试盒内置24V，10.8AH大容量锂电池，完全满足测试盒供电的需求。当锂电池电量耗尽时，可以打开盖板充电，充电完毕后打开蓄电池总开关，24V电进入DC-DC降压模块输出5V电压，再经过分开关供电发光二极管或输出模块。此模块便于操作工程师携带去现场测量使用，也可作为备用电源使用。如图6
图6 内置锂电池
三、测试盒使用前后效率对比
未使用前，两个人同时操作测量仪器通断绝缘，耗费时间长，观察视角不方便，测量数据出现错误概率大，使用此测试盒后，一个人即可测量一支仪器的通断绝缘，方便快捷，提高测量效率，测量数值准确。通过对比发现此盒子非常适合一线推广应用。
四、结论
1）测试盒便捷性。模块化和功能分布式优化设计，方便盒子的日常搬运及使用，蓄电池提供备用电源更适合操作工程师现场测量使用。
2）测试盒易操作，维护方便。组成结构简单，面板上贴有标签，易于辨识，前后上三个方向盖板可拆卸，方便检测电器元件。
3）EFDT现场作业量明显增大，仪器维保任务繁重，通断绝缘测试项目多，测试盒的成功应用使维保效率明显提升，该装置值得推广应用。
参考文献
[1] EFDT钻井中途油气层测试仪维修手册（2017版）[M].2017
