引言：高压断路器的正常运转，与多个方面息息相关，如用电的可靠、系统运行的稳定，在具体工作中，怎样更好把控断路器运行质量，同时避免发生跳跃情况，是一项重要的研究内容。本文简单介绍了防跳回路策略，旨在为有关人员提供借鉴。
1 高压断路器跳跃情况带来的影响

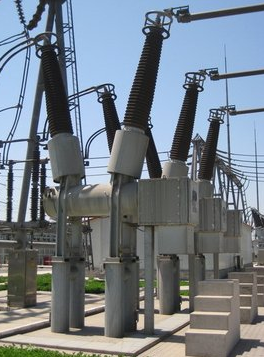

当断路器合闸于故障线路，保护动作对断路器跳闸，若合闸脉冲来不及分开或粘连，断路器发生反复跳闸、合闸动作，短时间内多次切断故障电流的现象称为断路器跳跃。断路器跳跃现象对电力设备引发多种危害，如设备高压绝缘降低、设备被烧毁，对电力系统造成多次冲击甚至造成大面积停电事故，对电力系统正常运行构成威胁。导致断路器跳跃的因素较多，通常是以下两种故障，回路故障以及机械故障。回路故障一般表现是：元件没有接触好、电压偏小、有线圈短路情况。后者一般表现是：断路器内部存在较多杂质、顶杆掉落、合闸位置偏移。其中一种高压断路器外形如下图所示。
图1 高压断路器
（1）高压绝缘降低。在断路器发生跳跃的情况下，可能会致使高压绝缘效果下降，引起的危害一般体现于下述几点：威胁工作人员的安全，影响电气设备的正常运转，降低供电的稳定性，危害群众的安全用电。
（2）设备短路烧毁。断路器发生跳跃现象，结合电气性能来看，常常会致使设备短路烧毁[1]。以变压器为例，当其处于正常工作状态时，若断路器常常发生跳闸情况，工作中发生短路，这在很大程度上，会危害到变压器的正常运转。严重时，还会引起变压器烧毁、爆炸等情况，这些严重危害到电力系统的正常运转。
（3）安全事故与损失。就电能介质来讲，因为它的性质较为独特，所以系统在工作中一旦发生故障情况，则可能会带来严重影响。断路器常常发生跳跃情况，会造成较大的电力事故，并会带来一定损失。一般表现为：发生了大范围停电现象，恢复所需时间较久，影响到电网运转的稳定。另外，也有碍于地方经济的健康发展。
2 防跳回路设计原理与策略研究
对于断路器防跳回路设置，通过合理应用与其有关的技术，可为系统的正常运行打下坚实基础，并且在运行可靠性方面，也起到了较大的作用。通常情况下，可供选用的回路设计策略较多，如保护设备防跳回路设置，本文将从以下方面进行探析，以供参考。

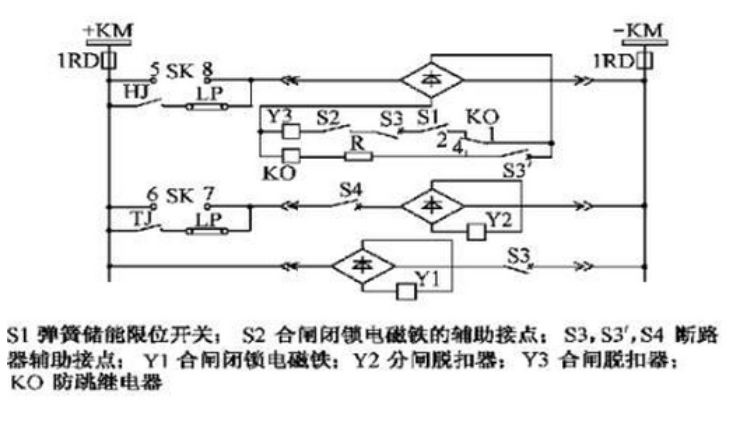

（1）电气并联防跳回路。为一种普遍的设计技术，具体设计作业中，采取并联回路的手段，从而达到防跳目的。在合闸中若发生故障情况，出口接点闭合，同时由继电器自保持，断开合闸回路，保证设备不多次合闸，起到防跳作用。具体实践中，因为机构箱一般装在户外，所以可能会导致电器元件被锈蚀，引起继电器稳定性下降，给其正常运转带来不良影响。并联防跳过程如下图2所示。并联式防跳，即防跳继电器KO的电压线圈并联在断路器的合闸回路上。假如一个持久的合闸命令存在时，即SK5-SK8接点粘连或合闸保持接点HJ未返回，继电器继续发出合闸命令。通过合闸整流桥输出，形成Y3—S2—S3—S1—KO1-KO2回路接通，断路器合闸，并联在合闸回路的辅助接点S3’闭合，启动防跳继电器KO，KO接点即由KO1-KO2位置切换到KO1-KO4位置，断开合闸回路并保持。若此时线路或设备故障，保护动作跳闸，但由于合闸回路已可靠断开，从而防止了开关跳跃。
图2 并联防跳回路

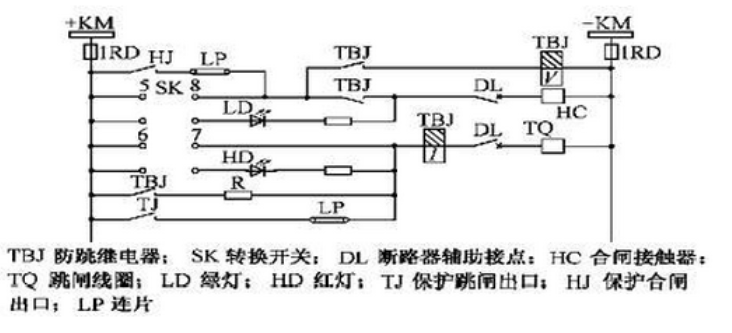

（2）串联防跳回路设置。该技术设计运行过程是：当出现故障时合闸，继电动作，出口接点合上，开启电流线圈，并且设备跳闸[2]。将回路断开，通过常开触点让线圈接通且保持。这个时候，若接点难以返回，释放合闸信号，因为回路已没有开启，所以无法合闸，这样就可以实现防跳。具体实践中，需要通过跳闸指令来开启串联防跳，当信号长时间出现时，并且合闸之后难以保持，因为没有跳闸指令，所以无法启动串联防跳，这样会致使断路器持续分合，引发事故。串联防跳回路过程如下图3所示。串联式防跳，防跳继电器TBJ由电流启动，该线圈在断路器的跳闸回路中。电压式保持线圈与断路器的合闸线圈并联。当合闸到故障线路或设备上，保护动作，保护出口接点TJ闭合，启动TBJ电流线圈，同时断路器跳闸，TBJ常闭节点断开合闸回路，TBJ常开节点接通其电压线圈并保持。若此时SK5-SK8接点粘连或合闸保持接点HJ未返回，继电器继续发出合闸命令，由于合闸回路已被断开，断路器不能合闸，从而达到防跳的目的。另外，当TBJ启动后，其并联于保护跳闸TJ回路的TBJ常开接点闭合并自保持，直到断路器常开辅助接点变位，有效地防止了保护出口接点断弧。
图3 串联防跳回路
（3）设备内部防跳回路。电力系统逐步使用高可靠型智能化设备达到智能化操作，设备内部进行防跳回路设置，也是一种常见的设计方式。具体而言，一般采取直接焊接的手段，以针对自动化装置，让其在运转中可以起到防跳作用。当进行设计时，应该多加关注以下内容：要确保合闸电流匹配，防止由于不匹配，难以充分体现设计成果，引发安全事故。具体运转中，若回路发生故障，将不能实现防跳作用，难以发挥设计成果。所以，实际运用中需要认真做好检修与维护作业，这为一项非常关键的内容。在工程设计阶段，设计院应结合合闸电流水平，对合闸保持回路和机构防跳配合关系进行核算。
（4）二次防跳回路设置。断路器防跳功能的实现方式有两种，分别为断路器操作箱防跳和机构防跳。目前实际工程中，明确要求断路器操作箱防跳和机构防跳不能同时投入，如果同时使用，断路器中的防跳继电器可能会造成因“寄生”回路而自保持，无法返回[3]。设计院在设计时，往往会根据现场的要求确定采用哪种防跳回路。至于是拆除操作箱中的防跳回路，还是拆除断路器机构中的防跳回路，要视操作箱与断路器中的具体接线情况，一般建议采用断路器机构中的防跳回路。在采用断路器机构防跳时，需要研究保护出口是否有保持功能，否则操作箱中的防跳继电器电流保持回路应予保留。
3 设计注意事项
（1）科学选取防跳回路设计技术。对于断路器防跳回路，基于对其有关方面的分析，如设计需要及效果发挥，当进行设计作业时，科学选取防跳回路技术。基于对运行稳定性的考虑，再结合对运行效果的研究，应该优先考虑组合型防跳回路设置，它为一项合理、可行的优化措施。具体实践中，采取串、并联防跳组合的手段，开展系统防跳回路设置运用。
（2）模拟验证。对于回路设计作业来讲，它同系统运行逻辑有着联系，故而，在断路器运转过程中，应当多加关注系统波动问题，当开展设计作业时，需要把模拟验证落实到位，这为一项重要的事项。通过对电气测试软件的使用，对跳闸与合闸实行模拟，有效测试设计成果，不断改善设计技术，强化设计成果，为运用的稳定与安全，提供有力的保障，并且适当提高断路器设备性能，为系统的正常运行奠定有力基础。
结论：研究回路设计作业开展状况，结合需求与设计的不同，当开展设计作业时，引用了多种设计技术。从运用成果与运行逻辑来看，具体实践中，需要加以关注模拟验证操作，综合考量设计成果的实现。采取组合型防跳回路设置，在回路设计发展中，这为必然的趋势。
参考文献：
[1]龚健明.电力系统高压断路器防跳回路策略[J].科技与创新,2020,(16):73-74.
[2]骆星,甘波.电力系统高压断路器防跳回路的创新思考[J].科技风,2020,(05):197+220.
[3]国家电力调度通信中心.国家电网公司继电保护培训教材[M].北京，中国电力出版社,2009,(06):550-551.
作者简介：韦史净（1978-），女，大学本科，工程师，主要从事标准化电气设计工作。
