1 研究背景
石油，地质勘探的主要对象之一，是一种粘稠的、深褐色液体，被称为“工业的血液”。地壳上层部分地区有石油储存。主要成分是各种烷烃、环烷烃、芳香烃的混合物，石油主要被用来作为燃油和汽油，也是许多化学工业产品，如溶液、化肥、杀虫剂和塑料等的原料。原油和油品储存的主要方式有散装储存和整装储存，整装储存是指以标准桶的形式储存，散装储存是指以储油罐的形式储存。然而刚刚采出的石油需要进行临时存放，存放的时间也不确定，由于石油是热的不良导体，而且长时间挥发会降低质量，而且石油一旦凝固，就极不易重新流动，就需要专用的存放器。
2 装置的研制
笔者针对上述技术缺陷，研究设计了一种油田采油用临时存放器，包括内罐体，所述内罐体外焊接有外罐体，且内罐体与外罐体之间形成空腔，所述内罐体顶部安装有封盖，所述封盖顶部一侧连通有石油进入管，所述石油进入管上安装有第一阀门，所述内罐体底部一侧连通有石油排出管，所述石油排出管上安装有第一阀门，还包括固定板，所述外罐体底部通过夹紧机构在固定板上，所述固定板底部均匀安装有四个支撑腿，四个所述支撑腿底部均安装有带刹车的万向轮；
所述夹紧机构包括安装在固定板底部的两个固定块，且两个固定块之间间隔设置，其中一个所述固定块一侧螺纹贯穿有螺纹杆，两个所述固定块之间的螺纹杆一端转动安装有连接头，所述连接头一端铰接有横杆，所述横杆一端贯穿另一个所述固定块并安装有挡板。
所述螺纹杆远离固定块一端安装有把手。所述内罐体的底部与外罐体顶部之间抵接有固定柱，所述固定柱为不导热材料制成。所述封盖中间安装有连通器。所述内罐体与外罐体均为金属材料制成，且内罐体内壁涂有耐腐蚀保护层。
本装置的有益效果在于：该油田采油用临时存放器通过内罐体与外罐体的空腔进行保温，防止石油凝固，通过连通器观察内部的存储空间，避免过多造成溢出。设置可带刹车的万向轮带动固定板，通过固定板与罐体连接安装，实现罐体移动，增加装置使用范围。
3 装置附图说明

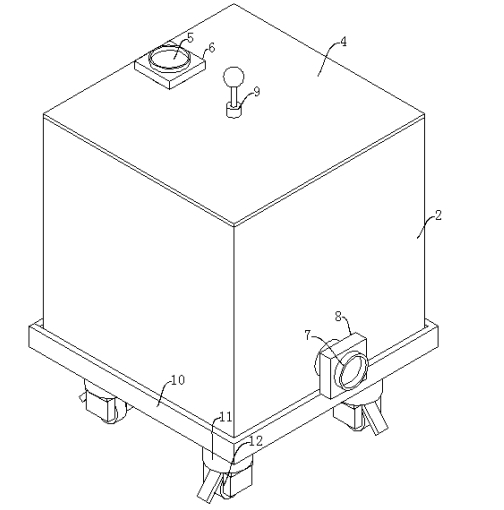

图1为油田采油用临时存放器的主视图。；

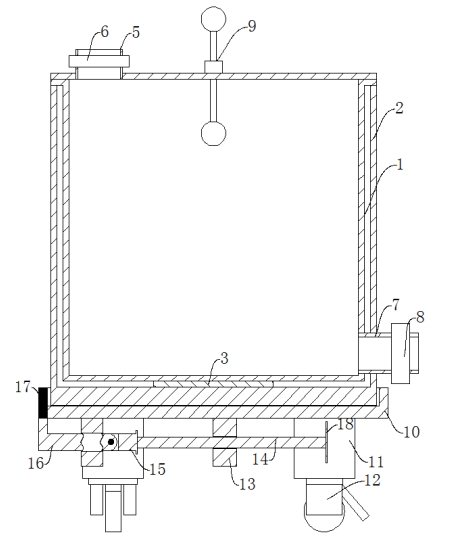

图2油田采油用临时存放器的侧面部分剖视图；

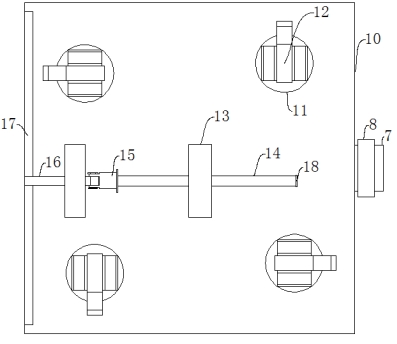

图3为油田采油用临时存放器的底部俯视图;
图1
图2
图3
附图标记说明：
图中：罐体1、外罐体2、固定柱3、封盖4、封盖4、石油进入管5、第一阀门6、石油排出管7、第一阀门8、连通器9、固定板10、支撑腿11、带刹车的万向轮12、固定块13、螺纹杆14、连接头15、横杆16、挡板17、把手18。
4 具体操作方法
该装置的具体操作和使用方法如下：
参照图1和2，一种油田采油用临时存放器，包括内罐体1，内罐体1外焊接有外罐体2，且内罐体1与外罐体2之间形成空腔，内罐体1的底部与外罐体2顶部之间抵接有固定柱3，固定柱3为不导热材料制成。内罐体1与外罐体2均为金属材料制成，且内罐体1内壁涂有耐腐蚀保护层。通过设置内罐体1与外罐体2之间形成空腔，通过空腔增加装置的保温效果，在内罐体1的底部与外罐体2顶部之间设置固定柱3，避免内罐体1在受石油重力过程中造成变形，影响装置整体的保温性能。通过设置金属外壳，增加静电除去能力，增加了安全性。
参照图1和2和3，内罐体1顶部安装有封盖4，封盖4中间安装有连通器9。封盖4顶部一侧连通有石油进入管5，石油进入管5上安装有第一阀门6，内罐体1底部一侧连通有石油排出管7，石油排出管7上安装有第一阀门8，还包括固定板10，外罐体2底部通过夹紧机构在固定板10上，固定板10底部均匀安装有四个支撑腿11，四个支撑腿11底部均安装有带刹车的万向轮12；通过设置连通器9，可以使用连通器9观察内罐体1内部的存储空间，避免石油过多造成溢出。设置固定板10以及带刹车的万向轮12，让装置使用的地点变多，而不是局部固定位置。
参照图2和3，夹紧机构包括安装在固定板10底部的两个固定块13，且两个固定块13之间间隔设置，其中一个固定块13一侧螺纹贯穿有螺纹杆14，两个固定块13之间的螺纹杆14一端转动安装有连接头15，连接头15一端铰接有横杆16，横杆16一端贯穿另一个固定块13并安装有挡板17。螺纹杆14远离固定块13一端安装有把手18。通过使用把手18带动螺纹杆14转动，挤压连接头15，利用铰接的横杆16去限位挡板17，从而对外罐体2进行固定。当罐体需要拆卸清洗时，通过把手18旋转螺纹杆14，让连接头15一端进入其中左侧固定块13内，连接头15铰接的横杆16因重力与螺纹杆14垂直，挡板17离开固定板10。当罐体需要使用时，把手18旋转螺纹杆14，让连接头15一端远离左侧固定块13，通过螺纹杆14的拉力让横杆16与螺纹杆14水平，挡板17挤压固定板10，从而对罐体进行固定。
［参考文献］
［1］胡建生.机械制图［M］.北京：机械工业出版社，2017.1
作者简介：叶静，男，山东东营市人，汉族，大学本科学历，采油技师，研究方向为油气田开发工作。
