传统的换热站的热计量和区域平衡调控，大部分依赖于各站根据二级网回水温度进行手工调控。自控硬件水平也参差不齐，很多换热站自控硬件老化严重无法实现自控，而且由于网络不通、操作界面不统一等问题，原有的自控性能没有得到充分发挥。为此，基于超声波热量表有效推进智能调节系统的深化应用，并通过集中监控、智能调节等手段实现换热站的优化运行、经济运行、安全运行，保证一级网热量分配的合理性，均衡性，大幅降低热网能耗 。
1超声波热量表及其智能功能
1.1超声波热量表
以卡姆鲁普超声波热量表为例，该超声波热量表采用超声波测量原理，可以对换热站的用热量进行监控测量，并将换热站用热量的精确数据记录在仪表中，这样便于对不同季节、不同年份的数据进行分析，从而使供热达到最好的效果。超声波热量表配合上位机的功能，实现了功能包含能耗数据采集、能耗分类查询、自由时间段能耗报表、能耗综合对比功能。超声波热量表可在0.6-1000立方米/小时流量范围内计量,用24VAC或电池供电，能记录460天的数据记录，通常用于热和生活热水的泄漏检测， 既可计量热量，又可计量冷量，也可冷热量同时计量。
1.2超声波热量表实现的功能
超声波热量表在智能化换热站系统中，可以对一级网进、出水温度、流量、热量进行相应的计量，并在系统中实现以下功能：
能耗采集与查询。主要实现每个站的水耗、电耗、热耗等数据的采集，并存入数据库。可采集一次供回水瞬时热量、累计热量、瞬时流量、累计流量、补水瞬时流量、累计流量、累计电量、单位热耗、总补水消耗、单位电耗、单位计划水，电，热耗等10多种数据。同时可对已采集的能耗数据进行分类、分时间段查询。

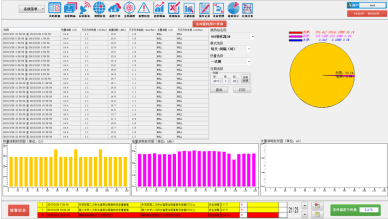

能耗图形比对。可根据选择查询的能耗数据及查询时间，自动形成柱状图和饼图，进行能耗图形比对。如图1所示：
图1 能耗图形比对

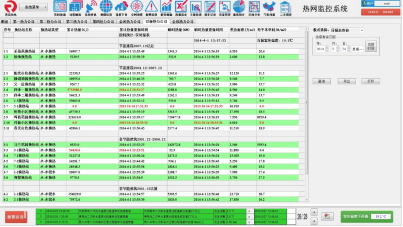

可以实现换热站每平方米单耗对比（W/㎡），如图2所示：
图2换热站每平方米单耗对比图

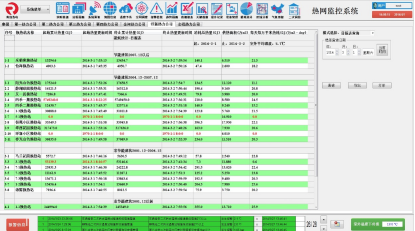

可以获取历史数据库的能耗数据，统计出每个换热站一天、一周、一月和任意时间区间内的每万平米单耗（GJ/万m2•天），如图3所示：
图3 换热站每万平米单耗图
2超声波热量表的运行调试维护与应用
2.1超声波热量表的运行调试维护
整个超声波热量表安装完毕后，进行系统的充水实验和水力平衡测试，调试时将超声波热量表前后的关断阀门完全开启，同时检查超声波热量表运行是否正常。调试后，运行人员及抄表人员经过技术培训，了解超声波热量表的构造和工作原理，熟悉超声波热量表的读数规则和操作要求，定期做好超声波热量表的巡查维护、抄表记录和故障记录，并对数据进行分析和判断，保证计量和供热运行正常。
2.2超声波热量表的应用
热量分配使用更均衡：以往的热电联供换热站，由于有的换热站处于热源的上游，为了提高室内温度，追求更高的采暖收费率，各换热站争相提高二级网供水温度，使下游用户的热源不充足，造成下游用户温度普遍过低的问题。换热站管理更到位：以往未安装超声波热量表时，为了降低二级管网失水率，在运行初期水耗增加的情况下，部分单位采取私自盗用一级网的高温热水往二级网补水，造成一级网漏失严重，虽多次要求和检查，也防不胜防。安装超声波热量表后，通过数据的每日核查、对比，可以查出盗用一级网热水的换热站，杜绝此类现象的发生。
3超声波热量表运行问题与对策
运行初期数据偏大问题。在供暖初期，由于一级管网存在管道突发漏点集中，管线气堵等问题，运行尚不稳定，此时主要对管网进行巡查，及时发现并进行相关维修，根据每年运行规律，供暖初期时间，大概为7-10天左右，超声波热量表数据误差较大。可以根据超声波热量表数据瞬时变化，发现一级管网的漏损情况。
仪表的选用。一次仪表的压力、温度仪表就地无显示，建议在购置一次仪表时采用现场显示型，以利于操作人员的观察、比对。二级网供回水温度一次表的精度问题：二级网的供回水的温度作为主要参数至关重要，建议二级网供回水温度的一次表选用精度更高的仪表。将设备参数统一集中到自控柜问题。将所有站点上的补水泵、循环泵变频器利用起来，显示工频启停、变频启停、工频故障、变频故障、变频频率反馈等参数，并将数据传送到监控中心，逐步实现无人值守，从驻站运行改为巡检运行。
4结束语
要对超声波热量表在智能化换热站中的安装、使用、效果进行分析，合理指导系统调控，优化供暖效果，保证系统安全平稳运行。
