1 引言
稠油井回收套管气共有两种方式，一种是通过集气流程回收套管气，另一种是通过收气装置回收套管气（图1）。目前，稠油井在冬季使用套管气回收装置进行套管气回收时，经常发生稠油倒灌至收气管线内（图2），天气寒冷，导致收气装置发生冻堵，严重影响稠油井的正常生产。为防止稠油倒灌至收气装置的胶管内，一般在稠油井收气胶管末端安装6分单流阀，当稠油井套管压力小于或等于稠油井回压时，收气胶管末端单流阀与回油流程之间一段流程还会发生冻堵现象（图3），稠油倒灌现象和收气流程的冻堵难题并没有得到有效解决，因此，开展立项，制作一种专用收气防冻堵防倒灌装置，解决该项生产难题。

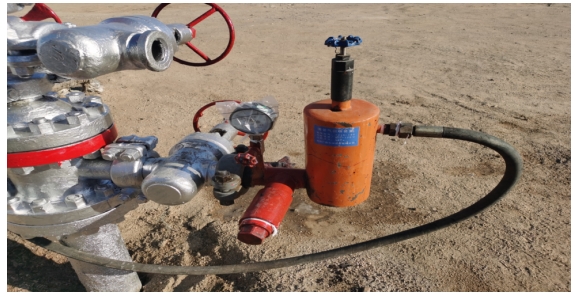

图1 套管气回收装置

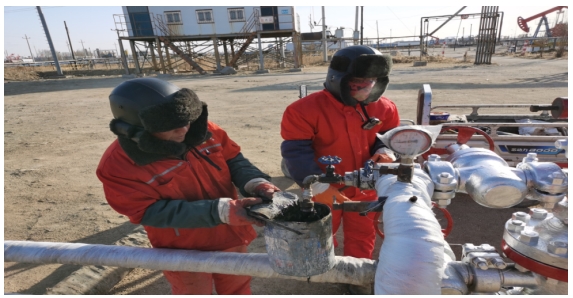

图2 收气装置稠油倒灌及冻堵

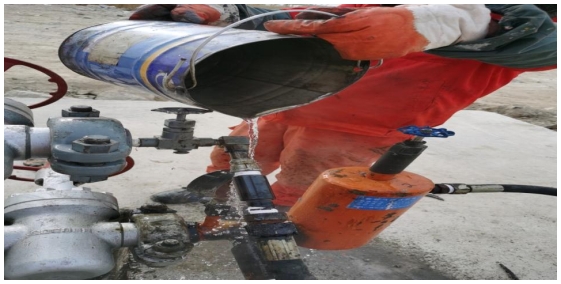

图3 单流阀发生冻堵
2 防冻堵、防倒灌组合丝堵选用用具与产品加工安装

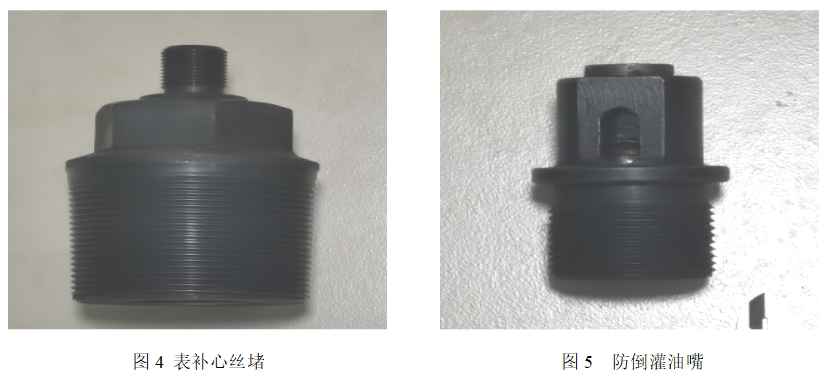

2.1组合丝堵组成：表补心丝堵（图4）、防倒灌油嘴（图5）

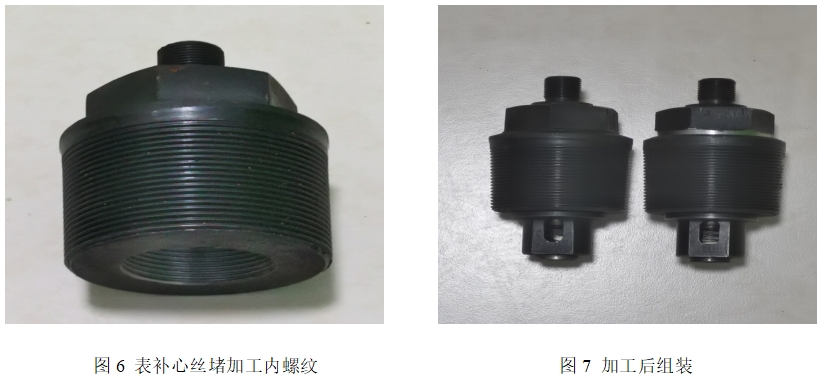

2.2组合丝堵加工与组装（图6、图7）：
3 实施及效果
3.1 稠油井防倒灌组合丝堵的安装使用
2019年11月份，在辽河油田曙光采油厂采油作业六区608站8口稠油井安装使用。

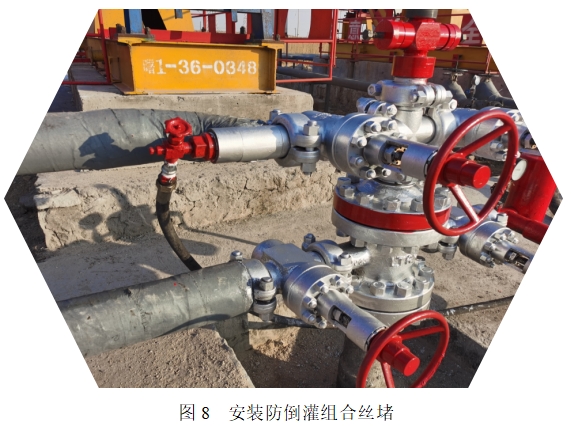

图8 安装防倒灌组合丝堵
3.2 稠油井防倒灌组合丝堵的使用效果分析
与现有的安装6分单流阀相比，本组合丝堵效果有：
3.2.1防冻堵：将组装好的防倒灌组合丝堵安装在油嘴套内，利用稠油井回油温度，有效防止冻堵现象发生；
3.2.2防倒灌：当稠油井套管气压力略小于或等于回压时，防倒灌油嘴弹簧作功，推动密封钢球实现座封。
通过两年的使用观察，防倒灌组合丝堵有效解决收气装置稠油倒灌及冻堵现象的发生，稠油井套管气压力始终保持略大于油井回压生产，保障了稠油井的正常生产，同时，减轻以往员工频繁处理冻堵的劳动强度，目前，该防倒灌组合丝堵已在曙光采油厂采油作业六区推广使用。
3.3 经济效益：
该防倒灌组合丝堵有效保障稠油井正常回收套管气，防止因套压过高影响深井泵泵效，间接增油产量，间接增油效益计算如下：
经济效益：E=（1-30%）×F×[Q×（P－C）－I]×(1+30%)
=（1-30%）×0.3×[840×（2125-782）-2400]×（1+30%）
=30.73（万元）
式中： E：取得的效益 万元； Q：新增加原油产量t; F：分成系数0.3；
P：原油的价格 2125元/t （近两年平均值）;
C：原油生产成本 782元/t （近两年平均值）; I：项目投资2400元；
3.4 社会效益：
该装置的应用，改变了以往员工冬天频繁处理套管气回收装置冻堵的现状，保障了稠油井的正常生产，减轻了员工劳动强度，同时，也杜绝了因处理套管气冻堵过程中，含硫化氢气体对员工的人身伤害。
参考文献：
1、赵娣 韩超著[套管气回收装置在稠油井的研究与应用]出版地：北京石油工业出版社,出版年：2013《中国化工贸易》第11期174-第1
