1 引言
电子秤是作为一种称重设备，广泛应用于各种场合。当今使用的电子秤与传统的机械成等相比，其具有体积小、重量轻、实用价值强等特点，能够在多种场合进行应用。适用电子秤时，重量能够实时显示，方便快捷，能够促进交易公平，在更广泛的场合，有利于实现对其他称重有需求的场景。本课题所设计的基于单片机的无线蓝牙电子秤设计，在传统电子秤的基础上实现与移动端的无线通信，能够在多个场景进行应用。
2 系统硬件电路设计
在硬件系统设计中，主要包括控制模块，电源模块，按键模块，晶振模块，显示模块、蓝牙模块、传感器、A/D模块。控制模块采用STM32F103C8T6单片机，其作用是对来自各模块的数据进行处理，以及对外围电路的片选等；电源模块，其作用是为整个系统供电；按键模块，即通过按键实现对功能的控制；晶振模块，为单片机提供一定的时钟频率；显示模块， 其作用是对重量等信息的显示；蓝牙模块，其作用是主板与移动端的无线数据通信；传感器及A/D模块，其作用是通过压力传感器对物品称重，通过A/D转换将模拟信号转换为数字信号发送给控制模块进行处理。

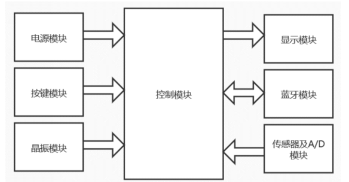

下面是基于单片机的无线蓝牙电子秤设计的硬件系统设计框图。
图1 系统硬件原理框图
3 系统软件设计
在软件设计部分，要考虑对多个模块的协作，以及对逻辑的设计。首先是对OLED显示模块，该模块与单片机通过数据总线和片选总线通信，在OLED上实时显示所称物品的重量，“Weight：XXXX g”，精度为1g；压力传感器与HX711这个A/D转换模块相连，所称物品的重量经压力传感器表示为电信号，该模拟信号经A/D模块转换为数字信号后传给单片机，由单片机进行数据处理；蓝牙模块，与手机APP进行连接，当与手机APP连接时模块上的灯为常亮或很久亮一次，当未连接时为红灯闪烁，该模块将所称物品的重量实时发送到手机移动端，在已连接的移动端上可以看到实时的物品重量信息。
下面为基于单片机的无线蓝牙电子秤的软件设计主流程图。
图2 系统软件主流程图
4 设计成果

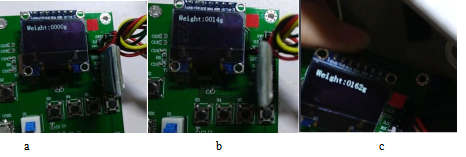

以下是基于单片机的无线蓝牙电子秤设计的实物演示图，上电后，所有模块初始化，LCD上显示”Weight:000g”，此时压力传感器上无物品（图3-a）。放置一个镊子在压力传感器上，此时OLED上显示“Weight：0014g”，代表所称镊子的重量为14g（图3-b）。放置手机在压力传感器上，此时显示“We
图3 系统实物图
5 结论
本系统的控制核心是STM32F103C8T6单片机，还包括了传感器模块、A/D模块、显示模块、蓝牙模块、按键模块等，该系统由压力传感器对物品的压力数据进行采集，由HX711 A/D转换芯片对所收集的模拟数据转换成数字信号，并发送到单片机进行数据处理，再由OLED显示屏对所称物品的重量进行显示，并通过蓝牙模块将称重数据发送到手机。该系统在传统电子秤的基础上实现与移动端的无线通信，能够在多个场景进行应用。
参考文献
[1] 王丽,张燕,王恒. 单片机原理及应用[M]. 北京：国防工业出版社，2014.
[2] 孙虎. C语言编程中的主要问题探讨[J]. 南方农机，2019.
[3] 田祎. 基于51单片机的数字电子秤设计[J]. 计算机产品与流通，2019，（09）.
[4] 马雅盼.多功能电子秤系统设计[J]. 智能计算机与应用，2018，（01）.
