一、牙科综合治疗机的运行机理分析
牙科综合治疗机一般都是电动控制的，在治疗过程中主要用于对患者的体位进行有效的调节，其所使用的供电电压为24V，内部的上下电机以及脚控开关都由导线进行连接，最后汇总到控制器上。控制器接入电网后，医生就可以借助脚控开关或是操作板来对牙科综合治疗机进行升降的控制，从而最大限度的满足医生的治疗位置需求。
治疗台是医生的工作页面，由脚踏开关、控制面板以及高速涡轮手机等部件进行组成。牙科综合治疗机在通电后，气源以及水源就会从地箱中进行发出，之后进入到牙科综合治疗机中，并对侧箱中的分流阀进行连接，之后经由分流阀对电磁阀进行供给，当水气经由电磁阀到达强弱吸管后，强弱吸管就会在挂架部件上方拿开，而挂架开关就可以借助强弱吸电路板将强弱吸电磁阀进行开启，从而在强弱吸发生器中形成一定的负压力，医生就可以对其进行应用，一般是用来对患者口中的唾液进行吸附，水源在通过电磁阀进入到节流阀后，就可以到达冲水嘴以及供水嘴处，医生就可以借助按键板开对电磁阀进行控制，以此来对服务于患者的漱口以及对痰盂的冲洗。水与气在经过侧箱中的分流阀进入分气六通后，就会被引入到高低速电磁阀中，经由节流阀抵达手机，牙科综合治疗机的脚踏开关是三组手机的总控制开关，其中挂架开关是单体手机的控制开关，水源在其中进行流通，除了要提供冲洗功能外，还需要对牙科综合治疗机进行的部件进行散热与降温。牙科综合治疗机上方的手术照明灯可以为医生提供相对好的治疗视野，它是采用10V以及12V来进行供电的，医生可以借助其转换开关，来对照明灯的亮度进行调节。而观片灯则是帮助医生对X光片进行查看的，使用24V低压交流电，在观片灯的周围会有一个控制开关，以此来方便医生对其进行控制。
二、牙科综合治疗机控制电路检修实证分析
本文将以三个故障案例来对其论点进行阐述分析，案例详情如下：
案例一，当牙科综合治疗机的总电源开关开启时，电机M1就会进行运转，且不受控制电路的实际控制，这种情况也就是所谓的电机失控，这时，检修人员按下任何一个控制按键，牙科综合治疗机可以做出相对应的指令动作。
针对上述案例而言，电机受到下方的T1控制，只有T1导通后，电机才可以进行运作，但是T1的控制极需要对其进行触发才可以进行导通，按照下图1中的电路可知，在不按下任何控制按键的情况下，EV3至EV6四个电磁圈是不会有通电效果的，由此可知，T1也就不会被触发，技术人员对EV3至EV6电磁圈的电压进行测量均显示为0V，这就说明当前牙科综合治疗机的低压电路是正常无误的，那么出现电机失控的主要原因很有可能是Tt自身，对其进行测量，可以发现T1的阳极之间的阻值有数十欧，为确保案例的客观性以及普遍性，技术人员会甄选两个客观技术参数来对其进行替代。当牙科综合治疗机在正常工作时，技术人员使用钳形电流表对其电流进行检测，电流数值为4.5A。该设备使用的电源保险丝为FS2，由此可知，选择耐电压600V以及10A的双向可控制硅就可以最大限度的满足当前控制电路的需求，并可以对其进行直接的替代，在对其进行重新开机后便可以正常使用[1]。

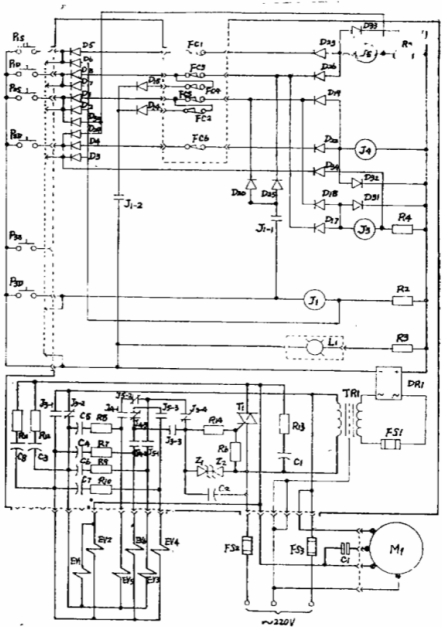

图1控制电路技术结构图
案例二，牙科综合治疗机上的治疗椅，可以上下进行移动，但是靠背不能进行移动，检修人员按下控制按键后，可以听见继电器的关合声音，但是电机没有转动。
针对上述案例而言，牙科综合治疗机的升降系统出现了故障，受到控制电路故障的影响，牙科综合治疗机的上下电机可能出现了罢工，或是其中一个电机已经不再工作。需要检修人员对其限位开关进行检测，要查看其是否存在卡住等其他情况，要对程控器的电源输入进行检测，倘若没有电源输入，就需要对程控器中的变压器以及电路进行检修，倘若程控器的电路板已经被烧毁，则可以对其进行直接的更换，若是上下电机不做功，可以将其插头进行对调，以此来检测出故障电机，并对故障电机的各个导线插头进行检测，并检测主控板，若是主控板失灵，则需要及时进行更换。按照控制电路的运行原理，牙科综合治疗机上的椅子可以上下移动，就说明其低压电路应该不存在问题，而高压电路中的T1、M1以及EV1至EV6全部正常，检修人员按下按键后，也可以听到关合声音，这就说明T1没有受到触发，因此需要对其线圈进行有效的排障。
案例三，牙科综合治疗机的电机在控制按键的指令下，都可以进行有效的操作，但是牙科综合治疗机的治疗椅子运行无力，在加载后，并不能进行正常的运作。
针对上述案例，电机受到了控制，也就说明T1被触发了，其控制电路正常，并且EV3至EV6的电磁圈没有断路的现象，那么造成该故障的原因可能为以下四点：第一，EV1至EV6的电压相对较低，导致其油门没有彻底的打开。第二，电机周围的线圈出现了短路。第三，油壶中的油压过低。第四，油泵自身存在问题。经过检修人员的详实检测，最终将故障的问题确定为油泵。因为油泵在运行的过程中不能与电机运转进行同步，使得其电机不能有效的控制油泵，需要对其进行更换，或是加工一个铜套，对其进行安装[2]。
结论：综上所述，牙科综合治疗机是牙科医生对患者进行诊断以及手术所必备的专业医疗设备，其自身的正常运行可以有效的确保患者的就医质量，提升医生的治疗效果，切实满足患者的求医需求。因此，需要有关检修人员对其控制电路故障进行有效的检修，最大限度的确保牙科综合治疗机的使用质量。
