项目背景：
现制造企业使用的各类传感元件种类丰富，但大体可以分为两类：（1）传感器带线一体式的；（2）传感器与连接线分离的。每种传感器在更换时，相关人员首先要对传感器是否有效进行验证。现主要验证手段是取与传感器相匹配的连接器，然后用相关仪器来验证传感器是否有效。
问题现状：

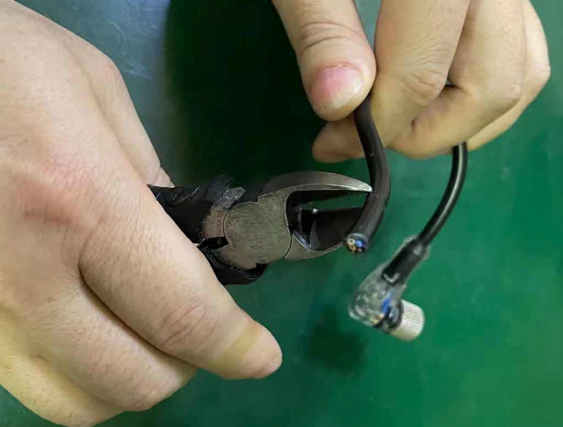

每次传感器更换都需要重新拿匹配的连接线来验证有效性，一是费时。连接线每次需要拿新的重新剥线才能验证，整个过程根据统计需要10-20分钟；二是备件不方便管理。每次验证完成后，都是将线放置在电工桌上，等处理完问题再将连接器放置规定位置，很多时候处理问题时间太长，就会忘记连接线归位。
方案设计实施：
项目组从“充电宝”的设计理念上发现灵感，即不同的充电连接插头集成在一起，不管是哪种接口，都能保证充电宝能与手机正常连接使用。

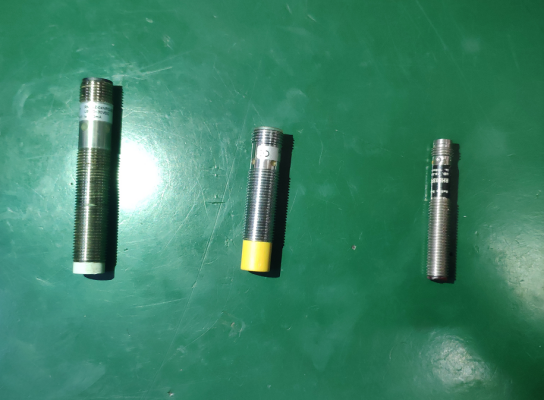

项目组将现有不带线传感器进行了分类，发现现采用的主要有三个大类的传感器：
①3芯大插头；②4芯小插头；③4芯大插头。

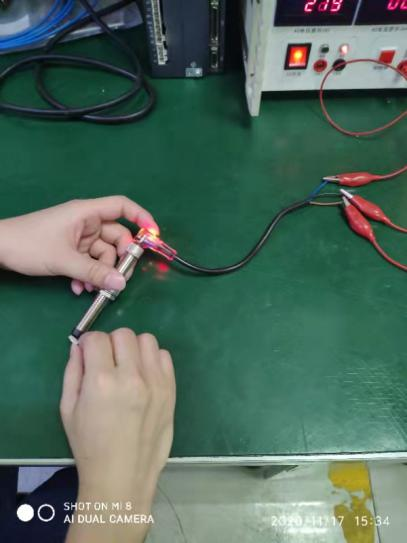

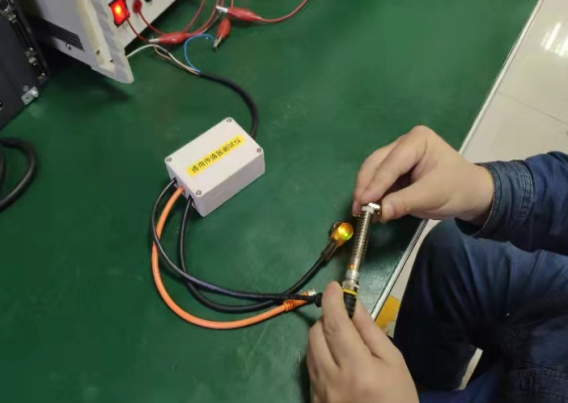

通过将三类插头母端并联，使其能够对现有传感器包括接近开关、光电传感器等进行无差别有效性验证，实物如下图：
该装置的优点是：使用通用型传感器测试仪解决了找寻传感器与插头之间匹配时的费时问题，即插即用，不需要做任何准备工作，便携式携带，可以在有电源的情况下，在任意环境下使用。
[1] 电路原理第五版.文件代号：9787040196719
[2] 传感器技术.文件代号：9787111625773
