旁压式传感器受力分析
孙宇1 朱元彩2 祁艳3
生成PDF 清样下载 引用

复制成功

导出题录

参考文献( GB/T 7714-2015 ) 复制

孙宇1 朱元彩2 祁艳3,. 旁压式传感器受力分析[J]. 传感器研究,2022.6. DOI:10.12721/ccn.2022.157056.
摘要:
旁压式传感器作为一种起重量限制器,广泛应用在起重、水利、煤矿、冶金等行业的超载控制和过程显示中。本文对旁压式传感器受力情况进行分析,分析了传感器中轮受力、钢丝绳对滑轮的施力分析等。旁压式传感器结构简单、安全性能好,安装方便,在起重机械中将发挥越来越重要的作用。
关键词: 江苏省徐州市鼓楼区万科城小区221000
DOI:10.12721/ccn.2022.157056
基金资助:

1、引言

在起重机械超载保护装置技术领域,旁压式传感器应用较多。旁压式传感器作为一种起重量限制器,可以探测、感受外界信号并将探知的信息传递给相应装置,实现起重机在起吊作业中超载状态运行下的安全保护功能。旁压式传感器适用于起重、水利、煤矿、冶金等行业的超载控制和过程显示,如用于电动葫芦、钢丝绳直吊等起重设备上;冶金企业中氧枪张力、天车称重传感器等一般都使用旁压式传感器。本文对旁压式传感器受力情况进行分析,分析了传感器中轮受力、钢丝绳对滑轮的施力分析等,以更好的了解掌握旁压式传感器,有效应用于起重机械中。

2、旁压式传感器概念及应用

旁压式传感器,又称旁压式张力传感器,专门用于测量钢丝绳和柔性绳索的的张力,是一种可靠性高,互换性好,使用方便,称重测力类型的传感器。旁压式传感器主要用于电动葫芦、钢丝绳直吊等起重设备上,适用于起重、水利、煤矿等行业的超载控制和过程显示。

旁压式传感器为双孔剪切梁结构,一般由主体、钢丝绳支撑座、压块、压紧螺栓等构成,压块通过两个压紧螺栓固定在主体上,钢丝绳支撑座连接在主体的两端,将钢丝绳嵌入传感器两侧槽内,钢丝绳通过U形螺栓(或压块+螺栓)固定在传感器上,当钢丝绳受拉力时,通过张力传感器传递给壳体内部的线路板,完成对钢丝绳张力的采集。

旁压式传感器工作时,起重设备上起吊的载荷引起钢丝绳张力变化,旁压式传感器感应到钢丝绳的张力产生与荷载成正比的电压信号,通过仪表对信号进行放大处理后,产生超载控制信号,激发继电器动作,从而切断起重设备的上升回路,实现超载限制功能。在使用时,钢丝绳的张力并非实际起吊重量,用户应根据实际倍率选择合适量程。

旁压式传感器报警点可以设置预报警点、延时报警点和立即报警点。预报警点为当达到额定起重量的90%时,蜂鸣器发出断续报警,但不切断起升控制回路电源;延时报警点为达到额定起重量的105%,延时1-2秒后,发出连续报警声,并切断起升控制回路电源;立即报警点为达到额定起重量的110%,蜂鸣器发出连续报警,并立即切断起升控制回路电源。

3、旁压式传感器受力分析

3.1相关性能参数

旁压式张力传感器的技术参数有灵敏度、非线性、滞后、重复性、蠕变、零点输出、零点温度系数、灵敏度温度系数、工作温度范围、输入电阻、输出电阻、安全过载、绝缘电阻、推荐激励电阻等。大部分厂家对钢丝绳拉力、传感器容量、量程的定义如下:

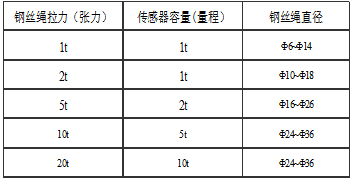

表3.1钢丝绳拉力、传感器容量、量程的定义


可见,这里传感器的规格与钢丝绳拉力不一样,基本上为1/2,但无规律。可能指的是弹性体。也有厂家直接定义钢丝绳拉力与传感器量程相同的。

3.2传感器中轮受力分析

旁压式传感器中轮受力情况如下图:

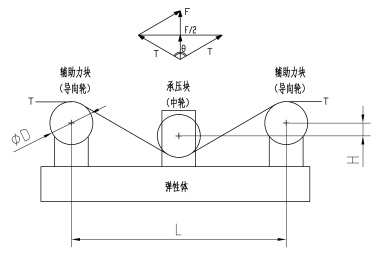

图3.1旁压式传感器中轮受力示意图

设钢丝绳张力为,在中轮上的夹角为,中轮受力为,

有:  ;随着角度的角度减小而增大,但摩擦力增大,力传递

效果差一些。当角为0°、120°、151度、180°时计算得到中轮受力如下表:

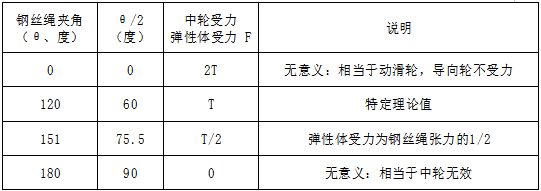

表3.1中轮受力及说明


从上表可见,钢丝绳的张力、与传感器的弹性体受力,是两码事。在本处的讨论中,张力T是固定的,探讨F随角度θ的变化情况。

弹性体受力为钢丝绳张力一半时的夹角,如欲使弹性体受力为钢丝绳张力

T的1/2,即图片4.png,得图片5.png

因此一般旁压式传感器的角常取150°左右。

理论表明,无论钢丝绳与导向轮的切点在何处,钢丝绳对导向轮的施力方向永远通过轴心,所以,其垂直方向的分力也通过轴心;

对于确定的钢丝绳张力T,由于弹性体受力仅与钢丝绳夹角有关,因此,它仅与两个导向轮的直径D和间距、导向轮与中轮高度差等3个机械要素有关;即:在L确定的情况下,张力大范围的变动可变D;张力小范围的变动可变H。

进行传感器中轮处模拟测试时,应根据传感器尺寸,算出中轮受力,在两端以导向轮为支点,在中间中轮处向下施加中轮应承受的压力。进行传感器实际测试时,应加钢丝绳施压测试。

3.3钢丝绳对滑轮的施力分析

假设钢丝绳无质量、无摩擦力,钢丝绳张力为T,对滑轮的包角为θ,分析钢丝绳对滑轮的施力情况。


图3.1钢丝绳对滑轮施力示意图

一般是已知动滑轮的载重量,求钢丝绳的受力,本文讨论已知钢丝绳的张力,求滑轮的受力情况。

滑轮受力的作用点、方向、数值:滑轮两侧的钢丝绳张力均为T。其中,在A、B两点处,由于钢丝绳与滑轮相切,所以对滑轮的正压力为0;滑轮包角内各点的钢丝绳张力也均为T。但是,由于钢丝绳与滑轮不再相切,所以,各点对滑轮均有正压力; 从微观上看,包角内任一点(确切地说应是一个小区间)钢丝绳对滑轮的正压力数值是相等的(因为张力相等),且正压力的方向通过滑轮中心O。从宏观上看,钢丝绳对滑轮的作用是两个T的合力,合力通过滑轮中心O。好像是两个T作用到P点。当然,此合力在滑轮中心O又可分解为X、Y两个不同方向的分力。也就是说,对如图所示的滑轮(类似旁压传感器的导向轮),钢丝绳向下的正压力是合力在滑轮中心O的Y向分量。从另一方面看,钢丝绳对滑轮的正压力,从A点(或B点)到P点逐渐增大,均从0到T。

张力T不变时,包角越大,钢丝绳对滑轮的作用力(合力)越大;当包角为180°时,合力为2T。

钢丝绳张力T对滑轮的正压力只是改变了力的方向,力的大小并未改变。就好像用一根一端固定的绳子绕过一个滑轮,绳子拉力未变,但绳子对滑轮施加有正压力,此正压力只是改变了拉力的方向。

传感器导向轮处的模拟测试,以中轮为支点,计算导向轮承受的正压力:

先计算钢丝绳包角



4、总结

本文对旁压式传感器受力情况进行分析,分析了传感器中轮受力、钢丝绳对滑轮的施力分析等。旁压式传感器广泛应用在起重、水利、煤矿、冶金等行业的超载控制和过程显示中,结构简单、安全性能好,安装方便,在起重机械中将发挥越来越重要的作用。
