0 引言
《模拟电子技术》是电子信息类的专业基础课程，具有较强的实践性，其内容概念多，原理抽象，难学难懂[1]。本文在多媒体教学中结合Proteus虚拟仿真的方法，深入浅出地讲述模拟电路的工作原理，激发学生的学习热情，有效提高该课程的教学质量和教学效果。
1 Proteus虚拟仿真软件特点
Proteus是英国Labcenter公司研发的电路分析与虚拟仿真软件，真正实现在计算机上完成原理图设计，电路分析，单片机代码调试，系统仿真、测试到形成PCB完整的电子设计，开发流程[2]。在《模拟电子技术》课程教学中结合Proteus虚拟仿真进行授课，可以培养学生动手能力，是对现有教学模式的有益补充。
2 Proteus在《模拟电子技术》教学中的应用
以静态工作点稳定电路为例，介绍两种虚拟仿真方法，交互式仿真和基于图表仿真，说明Proteus在《模拟电子技术》教学中的应用。
2.1 交互式仿真

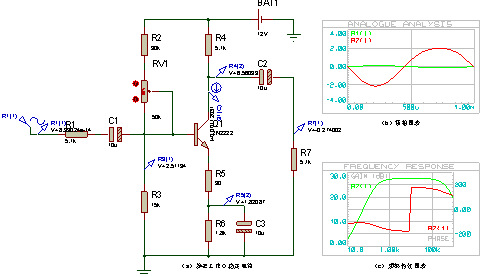

交互式仿真是通过交互器件或工具观察电路运行状态。利用Proteus强大的电路设计功能，绘制静态工作点稳定电路如图1 (a)所示。激励源正弦信号振幅100mV，频率1KHz。从模式工具栏点击电压探针，分别放置在你感兴趣的观测点上，为保证电流方向与实际电流方向平行，电流探针需旋转90°，最后点击仿真弹框中的运行按钮，就可以得到电路实时运行的各种参数，我们据此方便计算放大电路的各种动态性能指标。提高学生的学习兴趣，使学生感觉所学的内容“看得见，摸得着”，很好的加强学生对知识点的理解。
图1 Proteus仿真结果图
2.2 基于图表仿真
基于图表仿真是使用图表来分析电路的特定指标。在模式工具栏图表对象选择器中，点击模拟图表，在编辑窗口，拖拽出一个方框，并将输入、输出两个电压探针拖拽到图表当中。仿真结果如图1 (b)所示。若分析放大电路频率特性，点击频率特性图表，频率范围10Hz~1MHz，电压探针拖拽到图表左边为频率特性（绿色曲线），拖拽到图表右边为相频特性（红色曲线），仿真结果如图1 (c)所示。还可以进行噪声特性，失真分析以及傅里叶等。
3 结语
本文所述Proteus在《模拟电子技术》教学中应用，解决电气系统设计多可行和复杂性，减少开发周期和投资。通过Proteus虚拟仿真，实现低消耗，高效率试验。广泛调动学生学习积极性，是对现有教学模式有益补充。
参考文献：
[1] 江晓安.模拟电子技术[M].西安电子科技大学出版社，2018.
[2] 朱清慧，张凤蕊.Proteus教程：电子线路设计、制版与仿真[M]. 清华大学出版社, 2016.
作者简介：李政学(1976-)，男，朝鲜族,吉林人，博士，讲师，研究方向为智能仪器。
