引言
与传统的建筑绘图技术相比，BIM技术的应用有效的解决了统一建模的标准，在保证沟通的前提下，提升了设计的效率，通过一个模型文件汇总全专业设计文件信息，集中反馈设计矛盾及优化信息，集中针对复杂区域、矛盾汇集区域进行全专业协调。提升项目设计质量，为项目后期整体施工做好准备。将BIM技术引入到暖通的设计中，有助于我们研究BIM技术的应用，推动建筑行业内暖通的发展。
1、 建筑工程的概况

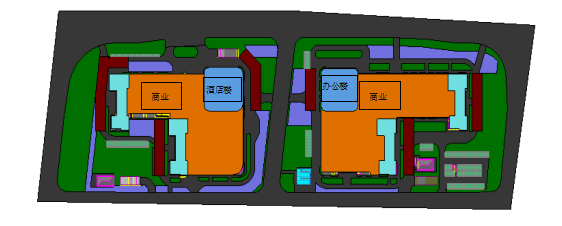

该建筑工程位于溧阳市，功能包含写字楼、酒店、住宅、商业及配套，占地面积约4.8万平方米，总建筑面积254635平方米。该工程的建筑模型为地下二层，地上二十八层。
该工程的冷热源为冷水机组+锅炉形式，办公楼与酒店楼独立设置制冷机房及锅炉房。其中酒店楼空调水系统采用四管制，其余均采用两管制形式。空调风系统：对于大空间，如酒店楼裙房部分的宴会厅，餐厅，办公楼裙房部分的集中商业等，采用全空气系统，其余各功能房间采用风机盘管+新风形式，酒店楼的客房新风和办公楼的新风机组避难层内。两栋楼各功能房间均采用机械排烟形式，排烟风机分别设于各排烟机房内。办公楼，酒店楼及其裙房的楼梯间均采用加压送风系统，加压风机设于加压机房内。
地下室为两层，主要功能为车库、设备用房及部分商业，地下车库按防火分区划分，设机械排烟兼排风系统及进风兼补风系统；地下商业空调采用风机盘管+新风系统；地下室设备用房按使用功能分别设置通排风系统。
2、 BIM技术在暖通优化中的应用
2.1建立BIM 模型
在对BIM技术进行使用的过程中，首先要做的就是完成BIM 的模型建立。建立BIM模型可以帮助我们了解项目的建设以及运营的全过程，便于控制建筑项目的质量以及运营的情况，使项目在设计、建造、运营过程中的沟通、讨论、决策均在可视化的状态下进行。BIM模型的建立具体可以从以下三个方面进行：
（1） 标准族库的建立。
标准族库的建立可以提高的建立模型的速度，同时族库的质量也决定了BIM模型的适用性。标准族库的建立可以保障暖通设计中的统一和流程化、标准化，提高了方案的经济性和科学性。
（2） 整体模型结构

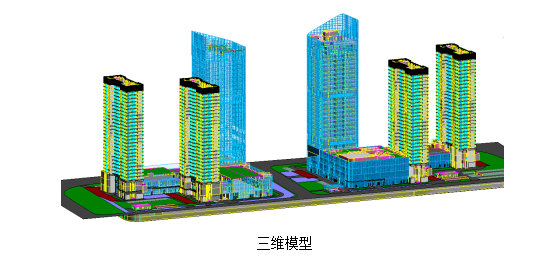

利用BIM技术构建出建筑结构：
（3） 建立专业模型结构
一个专业模型结构的建立，有BIM技术是远远不够的，必须将Revit与BIM技术协同合作构建不同的专业模型，将不同专业的模型进行适当分析，构建出一个专业的模型建筑。
2.2综合管线设置
在BIM技术的建立和管理的基础之上，根据设计要求以及综合管线的各部分使用和安全需求，使其建筑结构的内部进行一些重点的检测和安装，优化设计的方案，从而比较出最佳的设计方案。
（1） 专业管网方案的组成部分
空调风管、水管，排烟，通风几大系统是暖通专业管网的设计组成部分。暖通专业在建模时，首先解决好本专业各功能管道的碰撞交叉问题。其次机电各专业要商榷好管线布置原则。
（2） 模型的整合
由于BIM技术所包含的专业模型较多，如果只对一个专业模型进行调整，并不能起到太大的作用，所以要将模型的各个部分整合起来后，再获得整体的优化解决方案。针对本工程，管线的避让原则为：
a、电气部分桥架跨越风管遇到有梁的部分在风管的上部（梁跨中间）敷设，跨越部分尽可能避开风管的主管部分。
b、暖通专业：小管让大管，有压管让重力管；
c、给排水专业：如管道与风管碰撞时，在梁空中上返绕风管敷设。
2.3模型的碰撞分析及优化
在进行模型整合的过程中，必须要考虑到各管线之间的独立性，避免出现管道的碰撞等的问题。我们可以根据管线之间的碰点数的关系，进行对于优化后的方案进行设计。
举例说明：下图为负一层的货车通道，管线交叉严重，在保证货车通道净高要求下，各专业结合可视化模型进行避让，翻越，实现各管道的正常安装。
原设计合模后显示的碰撞点个数高达150多个。排除无效碰撞后，再进行相应的设计优化，减少大约百分之九十多的碰撞点，大大提升了项目工程的设计水平。
2.4净高分析

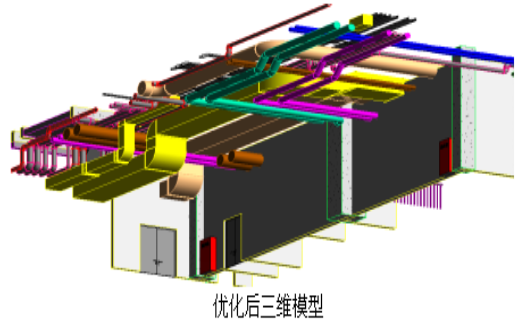

BIM设计的另一大优势为可在任何位置进行净高分析，检测管线安装完高度是否满足业主提出的净高要求，同时可以通过管道绕行等方式优化某些特殊位置的净高。举例如下：地下车库某货车通道处，暖通专业风管经过此处，和其他管线存在碰撞。BIM模型显示管底净高已影响货运车辆通行，经给排水、暖通、电气三个专业讨论，暖通风管移位，其他机电管线随之优化。通过此处优化后，将货运车道净高由原先风管管底净高3250mm优化提升到消防管管底净高3840mm。
3、 施工图
BIM技术的不仅仅只是用于设计，他还可以帮助施工出图。对于施工图而言来说，一个合理的施工图既要考虑设计方案的合理性，还要考虑实际的工程，包括施工现场的分布，原材料的和工作人员的安全。施工图也要注意出图的规范方便施工人员进行观看。一般的时候我们可以在BIM技术的基础之上，在进行轴视图、平面图、剖面图的设计。
4、 总结
BIM技术运用的优势：BIM技术具有可视化，协调性，优化性等特点。BIM技术的使用对于暖通设计有指导性的作用。通过建立标准族库以及模块的建立，综合网线的管理为特征的参数，优化了碰撞点数，获得最优化的设计方案。
BIM应用存在的不足：初始投资较高，但随着设计次数的增加，3D作业累计成本收益也日益增加。其次设计人员习惯既有的设计方式，对于新方法的接受需要时间，这对BIM执行效率大打折扣。
用人企业需要先建立BIM组织，加大BIM投入及培养人才，多组织培训提升设计人员的BIM水平，为迎接BIM设计做好准备。
